Hút trực tiếp qua tường
- Có ô chờ hoặc vị trí lắp phù hợp với kích thước quạt.
- Cần xử lý nóng, mùi hoặc hơi ẩm tại một khu vực cụ thể.
- Có cửa, louver hoặc phương án cấp khí vào bù.
Trang chủ / Quạt hút công nghiệp / Quạt hút thông gió vuông
QUẠT HÚT TƯỜNG CÔNG NGHIỆP · WS 400–1380

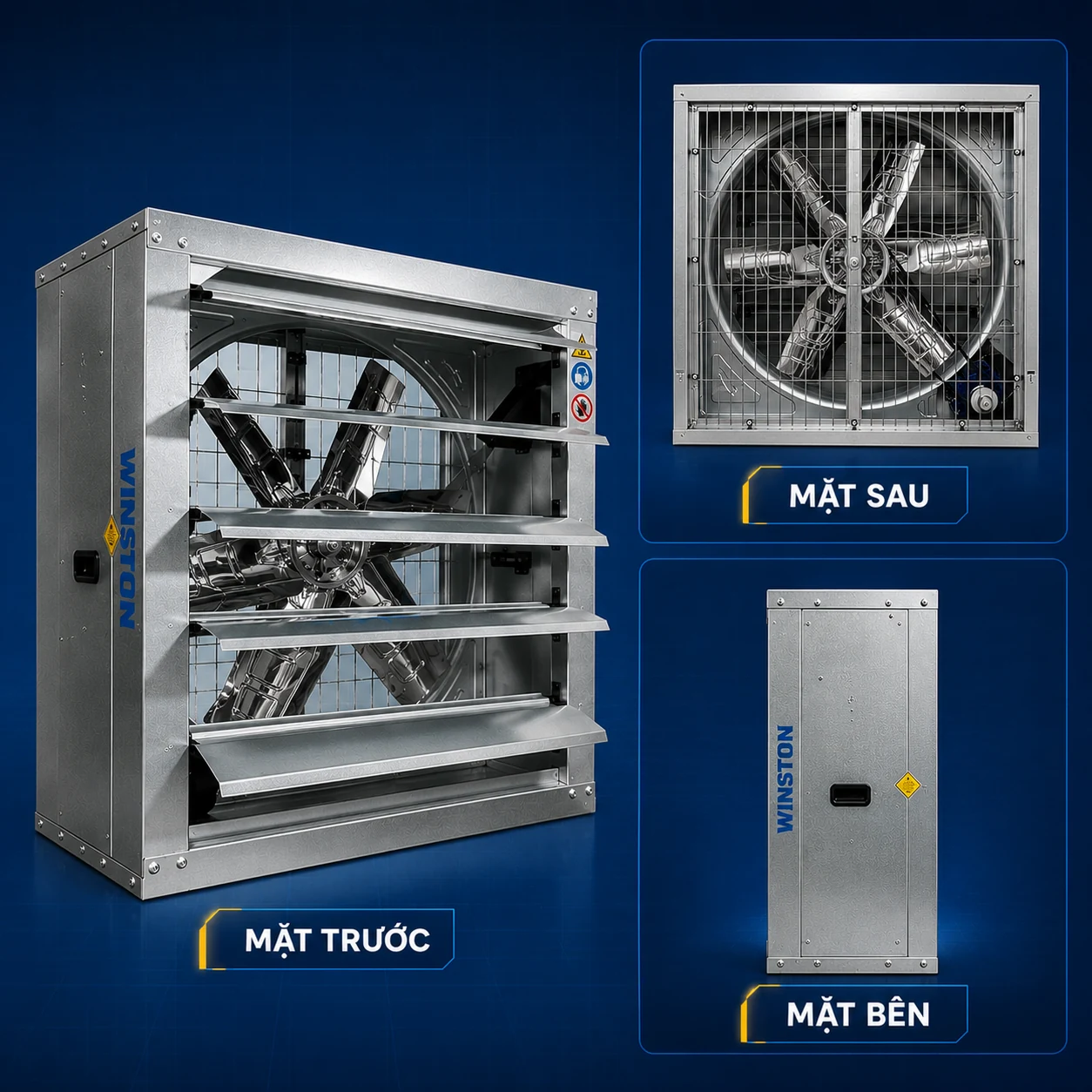

Quạt hút thông gió vuông Winston 400–1380
Đối chiếu ô chờ, lưu lượng và nguồn điện trước khi lắp mới hoặc thay quạt cũ. Xem 10 model Winston và gửi ảnh hiện trường nếu chưa chắc kích thước.
Đối chiếu ô chờKiểm tra 220V / 380VTư vấn theo hiện trường
Có đường ống dài hoặc nhiều co cút? Cần kỹ thuật kiểm tra thêm trước khi chốt model.
CHỌN ĐÚNG BƯỚC TIẾP THEO
Bạn đang thay quạt cũ hay lắp mới?
Không cần biết chính xác model ngay từ đầu. Chọn tình huống gần nhất để đi đến phần thông tin và hỗ trợ phù hợp.
01 · ĐANG CÓ QUẠT CŨ
Kiểm tra khả năng thay thế
Gửi ảnh mặt trước, mặt sau, kích thước ô chờ và nguồn điện. Kỹ thuật đối chiếu trước khi đề xuất model.
Kiểm tra thay thế →02 · LẮP MỚI / CẢI TẠOƯớc tính số lượng quạt
Gửi kích thước khu vực, vấn đề cần xử lý và vị trí dự kiến lắp để tính sơ bộ cấu hình.
Tính số lượng →03 · CHƯA RÕ MODELGửi ảnh hiện trường
Chỉ cần ảnh toàn cảnh, vị trí lắp và vài số đo cơ bản. Kỹ thuật sẽ hướng dẫn phần còn thiếu.
Gửi ảnh để tư vấn →DANH SÁCH MODEL WINSTON
10 model quạt hút vuông Winston
Xem đầy đủ model từ 400 đến 1380 ngay bên dưới. Khi thay quạt cũ, hãy đối chiếu thêm kích thước ô chờ, vị trí xả và nguồn điện thực tế.

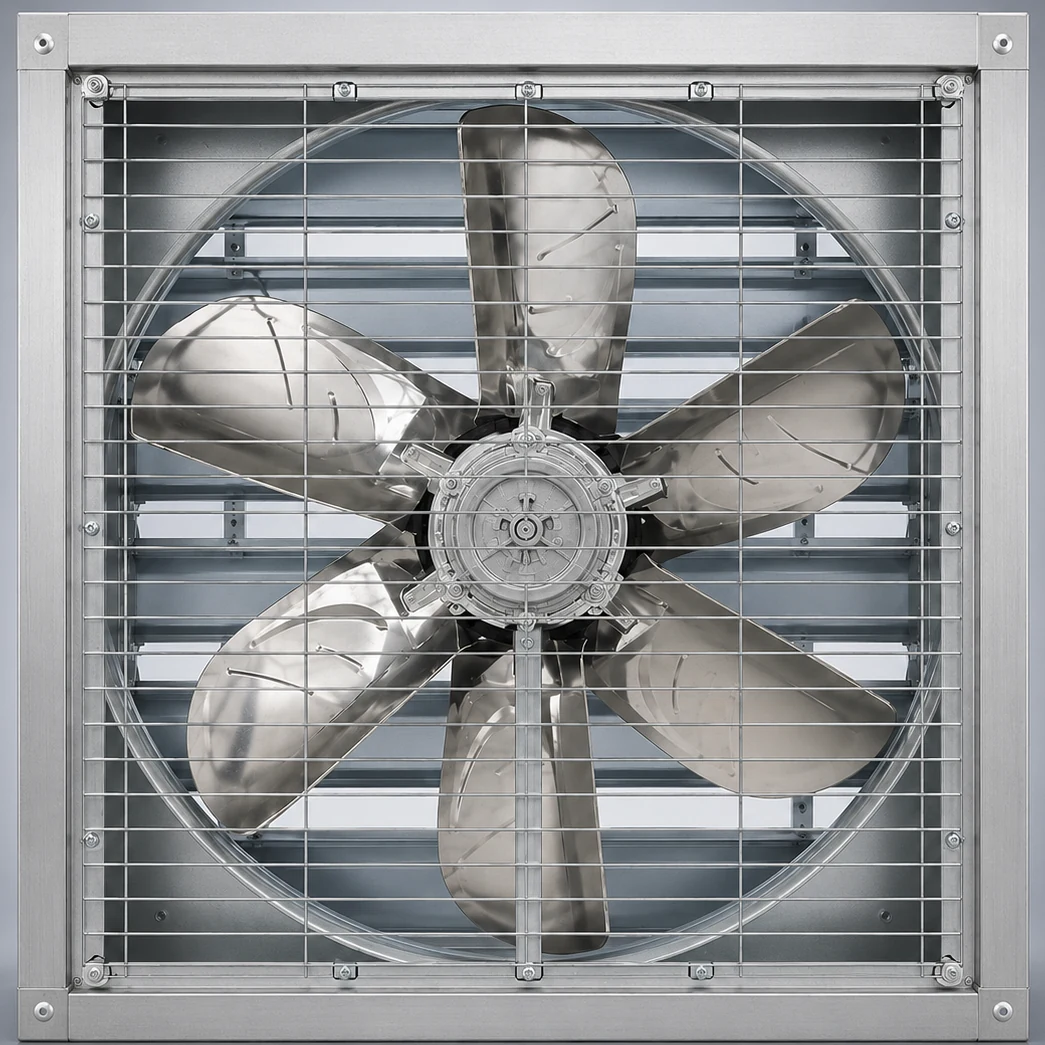

MODEL WS-400Xem cấu hình →
Quạt hút vuông 400 × 400 mm
KÍCH THƯỚC THÂN400 × 400 × 310 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-500Xem cấu hình →
Quạt hút vuông 500 × 500 mm
KÍCH THƯỚC THÂN590 × 590 × 320 mm
NGUỒN ĐIỆN220VMODEL WS-600Xem cấu hình →
Quạt hút vuông 600 × 600 mm
KÍCH THƯỚC THÂN690 × 690 × 320 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-700Xem cấu hình →
Quạt hút vuông 700 × 700 mm
KÍCH THƯỚC THÂN790 × 790 × 320 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-800Xem cấu hình →
Quạt hút vuông 800 × 800 mm
KÍCH THƯỚC THÂN890 × 890 × 320 mm
NGUỒN ĐIỆN220V / 380V

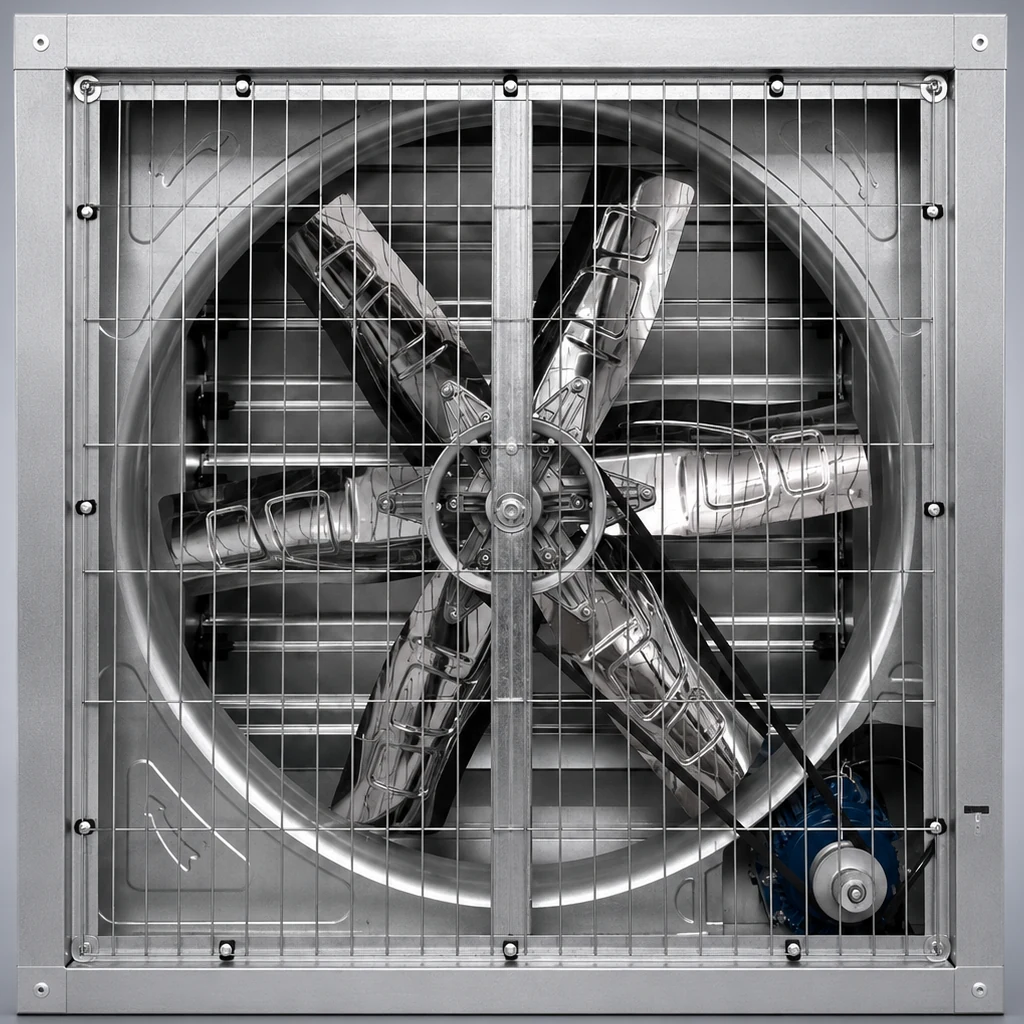

MODEL WS-900Xem cấu hình →
Quạt hút vuông 900 × 900 mm
KÍCH THƯỚC THÂN990 × 990 × 400 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-1000Xem cấu hình →
Quạt hút vuông 1000 × 1000 mm
KÍCH THƯỚC THÂN1090 × 1090 × 400 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-1100Xem cấu hình →
Quạt hút vuông 1100 × 1100 mm
KÍCH THƯỚC THÂN1190 × 1190 × 400 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-1220Xem cấu hình →
Quạt hút vuông 1220 × 1220 mm
KÍCH THƯỚC THÂN1190 × 1190 × 400 mm
NGUỒN ĐIỆN220V / 380VMODEL WS-1380Xem cấu hình →
Quạt hút vuông 1380 × 1380 mm
KÍCH THƯỚC THÂN1380 × 1380 × 400 mm
NGUỒN ĐIỆN380VSO SÁNH NHANH
So sánh thông số 10 model
Dùng để đối chiếu sơ bộ kích thước, lưu lượng và nguồn điện. Kích thước ô chờ thực tế vẫn cần kỹ thuật xác nhận trước khi đặt.
| Model | Thân quạt | Lưu lượng | Công suất | Điện áp |
|---|---|---|---|---|
| WS-400 | 400 × 400 × 310 mm | 12.000 m³/h | 180 W | 220V / 380V |
| WS-500 | 590 × 590 × 320 mm | 12.000 m³/h | 250 W | 220V |
| WS-600 | 690 × 690 × 320 mm | 18.000 m³/h | 250 W | 220V / 380V |
| WS-700 | 790 × 790 × 320 mm | 21.000 m³/h | 370 W | 220V / 380V |
| WS-800 | 890 × 890 × 320 mm | 24.000 m³/h | 550 W | 220V / 380V |
| WS-900 | 990 × 990 × 400 mm | 27.000 m³/h | 750 W | 220V / 380V |
| WS-1000 | 1090 × 1090 × 400 mm | 30.000 m³/h | 750 W | 220V / 380V |
| WS-1100 | 1190 × 1190 × 400 mm | 37.000 m³/h | 1.100 W | 220V / 380V |
| WS-1220 | 1190 × 1190 × 400 mm | 44.000 m³/h | 1.100 W | 220V / 380V |
| WS-1380 | 1380 × 1380 × 400 mm | 44.500 m³/h | 1.100 W | 380V |
KIỂM TRA TRƯỚC KHI CHỌN
Quạt hút vuông phù hợp với hệ nào?
Quạt lớn hơn không luôn đồng nghĩa hiệu quả hơn. Lưu lượng chỉ phát huy khi vị trí hút, đường xả và khí vào bù được bố trí phù hợp.
Hệ thống có trở lực lớn
- Đường ống dài, nhiều co cút hoặc cần áp suất cao.
- Hút bụi dày, khói dầu hoặc khí có tính chất đặc thù.
- Không có đường cấp khí vào bù sau khi quạt hút.
DÀNH CHO LẮP MỚI / BỔ SUNG THÔNG GIÓ
Chưa biết cần bao nhiêu quạt cho khu vực của bạn?
Không nên chọn số lượng chỉ theo diện tích. Cần xét thể tích không gian, nguồn nóng hoặc mùi, đường đi của khí và vị trí cấp khí vào bù.
Gửi kích thước khu vực để tính sơ bộ →GỬI 5 DỮ LIỆU — KỸ THUẬT ĐỐI CHIẾU SƠ BỘ
- 01Dài × rộng × caoKích thước hoặc thể tích khu vực cần thông gió.
- 02Vấn đề cần xử lýNóng, mùi, hơi ẩm, khí tù đọng hoặc thay quạt cũ.
- 03Nguồn phát sinhMáy móc, số người hoặc vị trí sinh nhiệt.
- 04Vị trí có thể lắpẢnh tường, ô chờ, chiều cao và hướng xả dự kiến.
- 05Đường khí vào bùCửa, louver hoặc vị trí lấy gió vào không gian.
TƯ VẤN & BÁO GIÁ THEO HIỆN TRƯỜNG
Gửi thông tin để kỹ thuật đối chiếu đúng cấu hình
Dù thay quạt cũ hay lắp mới, kỹ thuật sẽ xem kích thước lắp, nguồn điện và mục tiêu thông gió trước khi báo giá.
GIẢI ĐÁP TRƯỚC KHI CHỌN MODEL
Câu hỏi thường gặp về quạt hút vuông
Các câu hỏi dưới đây giúp kiểm tra nhanh trước khi gửi ảnh hoặc yêu cầu báo giá. Hiện trường cụ thể vẫn cần được kỹ thuật đối chiếu.
01Quạt hút vuông có thay trực tiếp quạt cũ được không?+
Không nên kết luận chỉ theo kích thước mặt khung. Cần kiểm tra ô chờ, khung cố định, chiều sâu phía sau, hướng xả và nguồn điện hiện có.
02Nên chọn quạt 400, 600, 800 hay 1000 theo ô chờ?+
Ưu tiên đo kích thước lắp thực tế, không chỉ nhìn tên model. Sau đó đối chiếu lưu lượng cần dùng, điện áp và không gian phía sau quạt.
03Lưu lượng bao nhiêu là phù hợp cho nhà xưởng?+
Phụ thuộc vào thể tích khu vực, nguồn nóng hoặc mùi, số lượng máy móc, vị trí hút và đường khí vào bù. Có thể gửi kích thước khu vực để kỹ thuật tính sơ bộ.
04Nên chọn điện 220V hay 380V?+
Chọn theo nguồn điện hiện hữu và cấu hình motor của model. Nếu chưa rõ, gửi ảnh CB, tủ điện hoặc tem quạt cũ để kiểm tra trước khi chốt.
05Quạt vuông có phù hợp cho đường ống dài không?+
Không nên chọn chỉ theo kích thước nếu đường ống dài hoặc có nhiều co cút. Hệ có trở lực lớn cần kiểm tra lại áp suất và phương án quạt phù hợp.
06Cần gửi gì để nhận báo giá đúng cấu hình?+
Gửi ảnh mặt trước, mặt sau hoặc vị trí lắp, kích thước ô chờ, nguồn điện, mục tiêu cần xử lý và số lượng dự kiến. Chưa đủ dữ liệu vẫn có thể gửi ảnh hiện trường trước.
07Kích thước quạt 1000 × 1000 có phải kích thước ô chờ 1000 × 1000 không?+
Không nên mặc định như vậy. Tên model và kích thước thân quạt không thay thế cho số đo ô chờ. Hãy đo ô chờ, khung cố định và khoảng trống phía sau hoặc gửi ảnh để kỹ thuật đối chiếu trước.
08Có thể gửi ảnh qua Zalo để kiểm tra model trước khi đặt không?+
Có. Gửi ảnh mặt trước, mặt sau hoặc vị trí lắp kèm kích thước ô chờ và nguồn điện. Nếu thiếu thông tin, kỹ thuật sẽ hướng dẫn bạn bổ sung phần cần thiết.
