THOÁT KHÍ NÓNG TÍCH TỤ QUA MÁI
Quạt hút mái nhà xưởng TPM
Thoát khí nóng tích tụ qua mái cho nhà xưởng. Chọn model cần đối chiếu lưu lượng, kết cấu mái và đường khí cấp bù.
28.000–44.000 m³/hHai model theo lưu lượng cần xử lý.
Lắp tại vùng tích nhiệtƯu tiên khu vực khí nóng dồn lên mái.
Kiểm tra ô mái & chống dộtĐối chiếu curb, kết cấu và phương án làm kín.
Phải có đường khí cấp bùTránh hút yếu hoặc tạo áp âm không kiểm soát.
ẢNH SẢN PHẨM THAM KHẢODANH SÁCH MODEL
Chọn model quạt mái TPM phù hợp
Thông số là dữ liệu định hướng. Trước khi đặt cần xác nhận lại model, lưu lượng, điện áp, kích thước lắp và môi trường thực tế.
TPM-1060

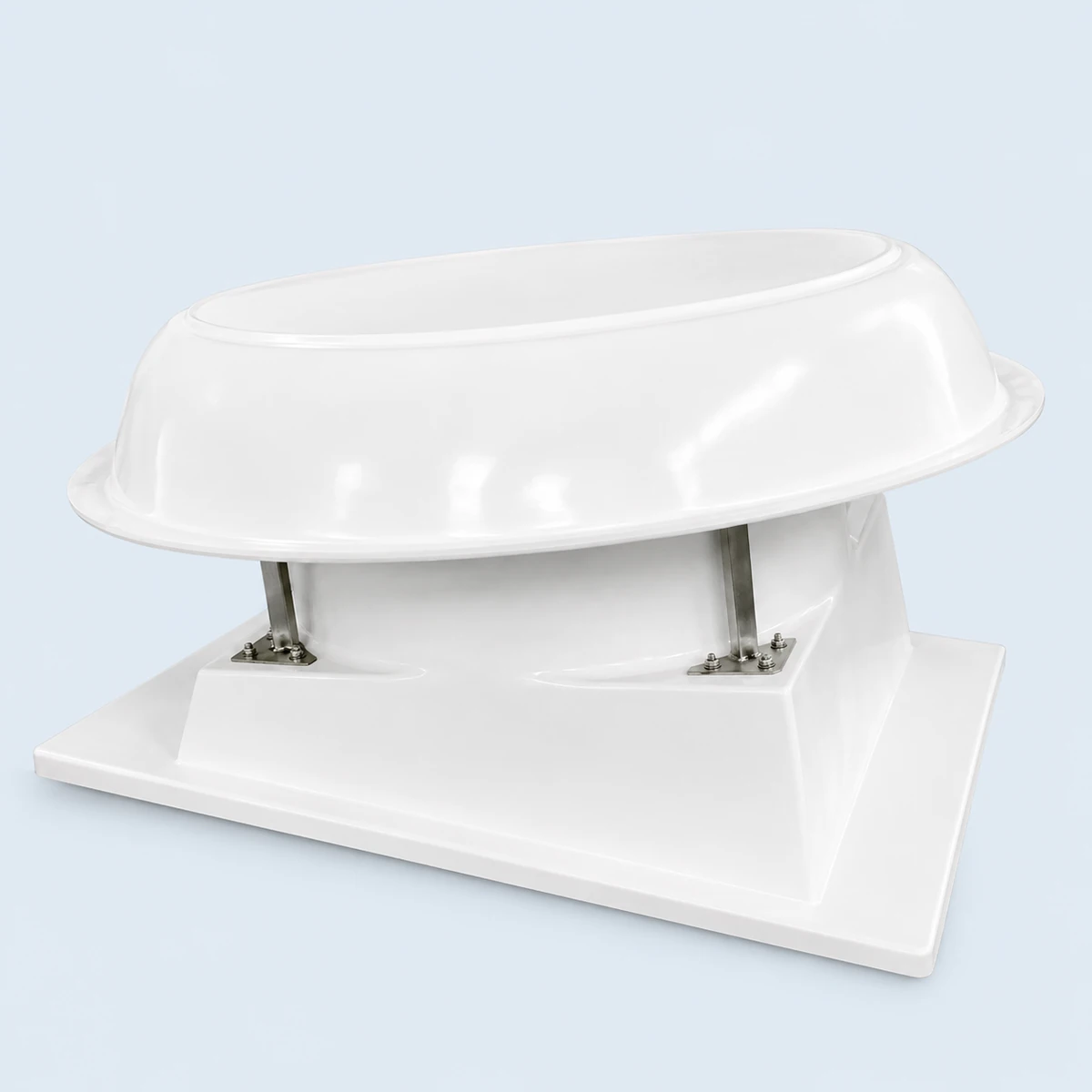

Quạt hút công nghiệp mái nhà xưởng composite TPM 1060
Thoát khí nóng tích tụ qua mái cho nhà xưởng. Chọn model cần đối chiếu lưu lượng, kết cấu mái và đường khí cấp bù.
KÍCH THƯỚC TỔNG THỂ1.420 × 1.100 × 800 mm
Xem thông số & kiểm tra lắp đặt →TPM-1460

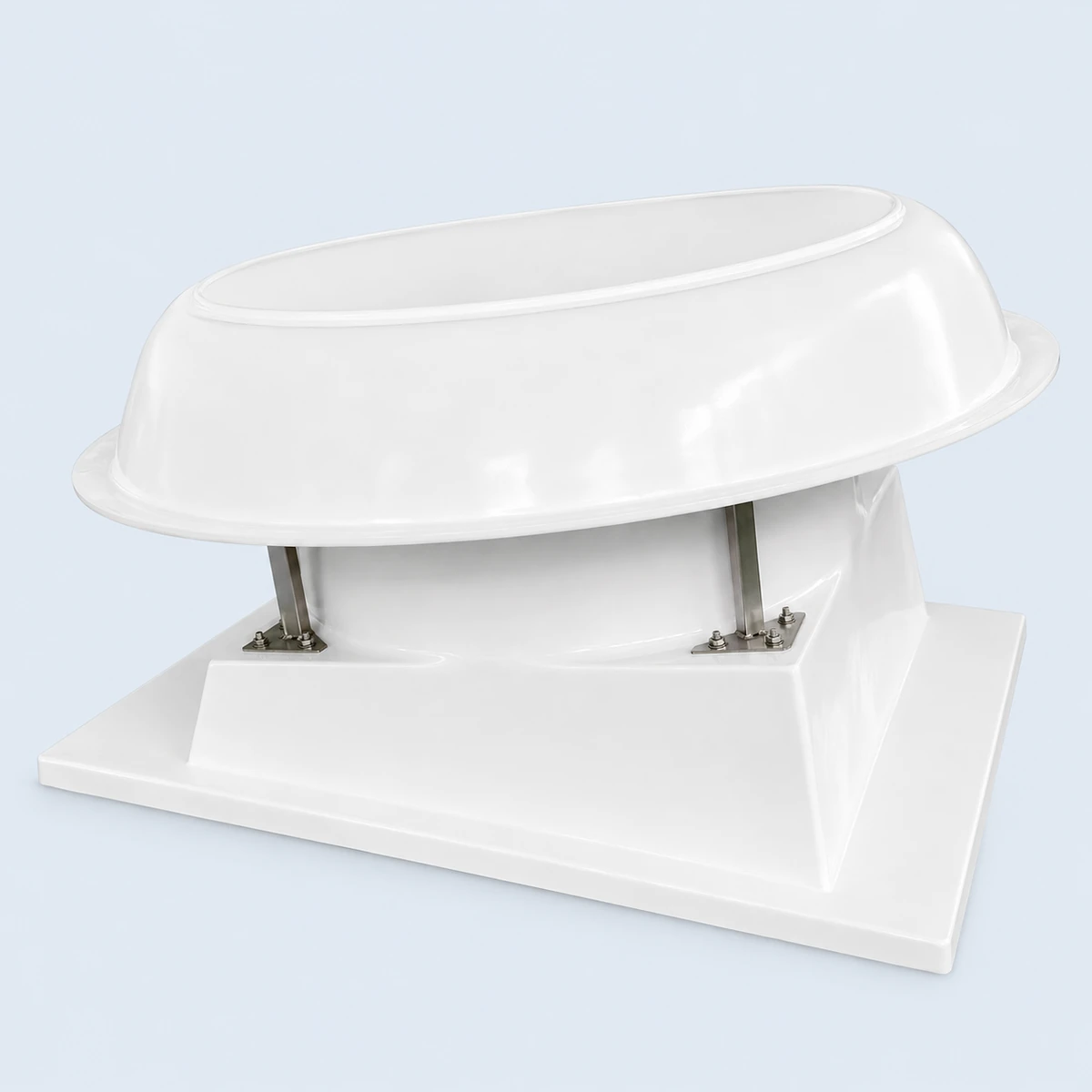

Quạt hút công nghiệp mái nhà xưởng Composite TPM-1460
Thoát khí nóng tích tụ qua mái cho nhà xưởng. Chọn model cần đối chiếu lưu lượng, kết cấu mái và đường khí cấp bù.
KÍCH THƯỚC TỔNG THỂ1.850 × 1.490 × 900 mm
Xem thông số & kiểm tra lắp đặt →
INSIGHT TRƯỚC KHI CHỐT MODEL
Đừng chọn quạt mái chỉ theo kích thước
Hai model khác nhau ở mức lưu lượng, nhưng quyết định đúng còn phụ thuộc vào ô mái, đường khí cấp bù và khả năng bảo trì sau khi lắp.
Ưu tiên khi vùng tích nhiệt cần lưu lượng lớn hơn
Mức lưu lượng cao hơn phù hợp để đối chiếu cho không gian rộng hoặc vùng khí nóng tập trung nhiều hơn, nhưng không thay thế việc tính đường khí và vị trí xả.
Phải xác nhận: kết cấu chịu lực, khoảng bảo trì và nguồn 220/380V.CHỌN THEO TÌNH HUỐNG THỰC TẾ
Bạn đang lắp mới hay thay quạt mái cũ?
Hai trường hợp cần dữ liệu khác nhau. Chọn đúng hướng kiểm tra giúp rút ngắn bước đối chiếu model và báo giá.
Ưu tiên khớp đế và ô mái hiện hữu
Không chọn chỉ theo tên model cũ. Cần đối chiếu kích thước đế, ô mái, hướng xả và nguồn điện trước khi thay.
- Ảnh tổng thể quạt và phần đế
- Kích thước phủ bì, ô mở và chiều cao curb
- Tem motor hoặc nguồn điện hiện có
Ưu tiên đúng vị trí tích nhiệt và luồng khí
Cần xác định nơi khí nóng tập trung, khả năng cấp khí bù và kết cấu mái trước khi quyết định số lượng quạt.
- Diện tích và chiều cao nhà xưởng
- Ảnh mái, vị trí dự kiến mở ô và nguồn nhiệt
- Cửa lấy gió hoặc phương án cấp khí bù
KHÁC NHAU NHANH
Hai model, hai mức lưu lượng chính
Định hướng nhanh trước khi vào trang chi tiết. Điện áp, kích thước đế và cấu hình đặt hàng cần được xác nhận lại.
TPM-106028.000 m³/h0,75 kW · 1.420 × 1.100 × 800 mmKhu vực vừa, cần thoát khí nóng qua mái→
TPM-146044.000 m³/h1,5 kW / 2 HP · 1.850 × 1.490 × 900 mmKhông gian rộng, nhu cầu lưu lượng lớn hơn→
Lưu ý: Kích thước tổng thể không phải kích thước ô mở trên mái. Cần xác nhận bản vẽ đế và curb trước khi thi công.
CHECKLIST TRƯỚC KHI MỞ MÁI
5 yếu tố phải kiểm tra trước khi chốt quạt
Đây là các điểm thường quyết định hiệu quả vận hành, độ ổn định và rủi ro thấm nước sau lắp đặt.
Vị trí tích nhiệt
Đặt quạt tại vùng khí nóng dồn lên cao, tránh vị trí xả có nguy cơ hút ngược trở lại.
Kết cấu chịu lực
Kiểm tra khung đỡ, tải trọng, khả năng nâng hạ và không gian bảo trì trên mái.
Ô mái và curb
Đối chiếu kích thước đế, độ phẳng, cao độ và khoảng hở cần thiết trước khi gia công.
Chống dột, làm kín
Cần có flashing, gioăng hoặc vật liệu làm kín phù hợp giữa quạt, curb và lớp mái.
Đường khí cấp bù
Không khí bị hút ra phải được bù vào có kiểm soát để quạt đạt lưu lượng ổn định hơn.
KHÔNG NÊN CHỐT MODEL KHI
Gửi ảnh mái để kiểm tra →Mái chưa có phương án kết cấu, chống dột hoặc cấp khí bù
CÂU HỎI THƯỜNG GẶP
Giải đáp trước khi chọn quạt hút mái nhà xưởng
Các câu hỏi tập trung vào lựa chọn model, số lượng quạt và điều kiện thi công trên mái.
TPM-1060 và TPM-1460 khác nhau ở điểm nào?
Khác biệt chính là lưu lượng, công suất và kích thước tổng thể. TPM-1060 có lưu lượng định hướng 28.000 m³/h; TPM-1460 là 44.000 m³/h. Không nên chọn model lớn hơn chỉ vì muốn hút mạnh hơn mà chưa kiểm tra cấp khí bù và kết cấu mái.
Cần bao nhiêu quạt hút mái cho nhà xưởng?
Số lượng phụ thuộc thể tích xưởng, tải nhiệt, vị trí nguồn nhiệt, mức thông thoáng và đường khí cấp bù. Hãy gửi diện tích, chiều cao, ảnh hiện trường và mục tiêu xử lý để kiểm tra.
Kích thước quạt có phải là kích thước ô mở mái không?
Không. Kích thước tổng thể của thiết bị và kích thước ô mở/curb là hai dữ liệu khác nhau. Cần xác nhận bản vẽ đế trước khi cắt mái hoặc gia công khung.
Làm sao hạn chế thấm nước sau khi lắp?
Cần xử lý curb, độ phẳng, flashing, gioăng và vật liệu làm kín phù hợp với loại mái. Phương án cụ thể nên được đơn vị thi công mái xác nhận theo hiện trạng công trình.
Mái nghiêng có lắp được quạt TPM không?
Có thể cần đế chuyển hoặc curb được gia công để quạt đặt cân bằng. Cần gửi độ dốc mái, cấu tạo tấm mái và vị trí dự kiến lắp để kiểm tra trước.
Cần gửi gì để nhận báo giá đúng cấu hình?
Gửi ảnh mái và khu vực bên dưới, kích thước vị trí lắp, diện tích và chiều cao xưởng, mục tiêu hút nóng/mùi/ẩm, cùng nguồn điện hiện có.
KIỂM TRA TRƯỚC KHI BÁO GIÁ
Gửi thông tin để kiểm tra model và vị trí lắp
Chuẩn bị ảnh mái, vị trí lắp, quy mô xưởng và nguồn điện hiện có.
01Ảnh mái & phía dưới02Vị trí hoặc ô mở dự kiến03Diện tích × chiều cao xưởng04Nguồn điện hiện có
