Hút trực tiếp qua tường
- Có ô chờ hoặc khung lắp gần 400 × 400 mm.
- Cần xử lý nóng, mùi hoặc hơi ẩm tại khu vực cục bộ.
- Có cửa, khe hoặc phương án cấp khí bù vào không gian.
Trang chủ / Quạt hút công nghiệp / Quạt hút thông gió vuông / Quạt Hút Thông Gió Công Nghiệp Vuông 400×400 Winston
MODEL WS-400 · HÚT TRỰC TIẾP QUA TƯỜNG
Quạt hút vuông Winston 400 × 400
12.000 m³/h · 180 W · Lắp hút trực tiếp qua tường
Phù hợp khi cần hút khí nóng, mùi hoặc hơi ẩm qua ô chờ nhỏ. Trước khi đặt, cần kiểm tra kích thước lắp, nguồn điện và đường cấp khí bù.
CHỌN NHU CẦU CỦA BẠN
Bạn cần thay quạt cũ hay đang lắp mới?
Chọn trường hợp gần nhất để đi thẳng đến bước cần thiết. Bạn không cần biết chính xác model hoặc có đủ thông số ngay từ đầu.
ĐANG CÓ QUẠT CŨ
Đối chiếu khả năng thay thế
Gửi ảnh mặt trước, mặt sau, kích thước ô chờ và nguồn điện. Kỹ thuật sẽ kiểm tra trước khi đề xuất WS-400.
Kiểm tra thay thế →LẮP MỚI / CẢI TẠOƯớc tính số lượng quạt
Gửi kích thước khu vực, mục tiêu cần xử lý và vị trí dự kiến lắp để tính sơ bộ số lượng quạt phù hợp.
Tính số lượng quạt →CHƯA RÕ MODELGửi ảnh hiện trường
Chỉ cần ảnh toàn cảnh, vị trí lắp và vài kích thước cơ bản. Kỹ thuật sẽ hỏi tiếp phần thông tin còn thiếu.

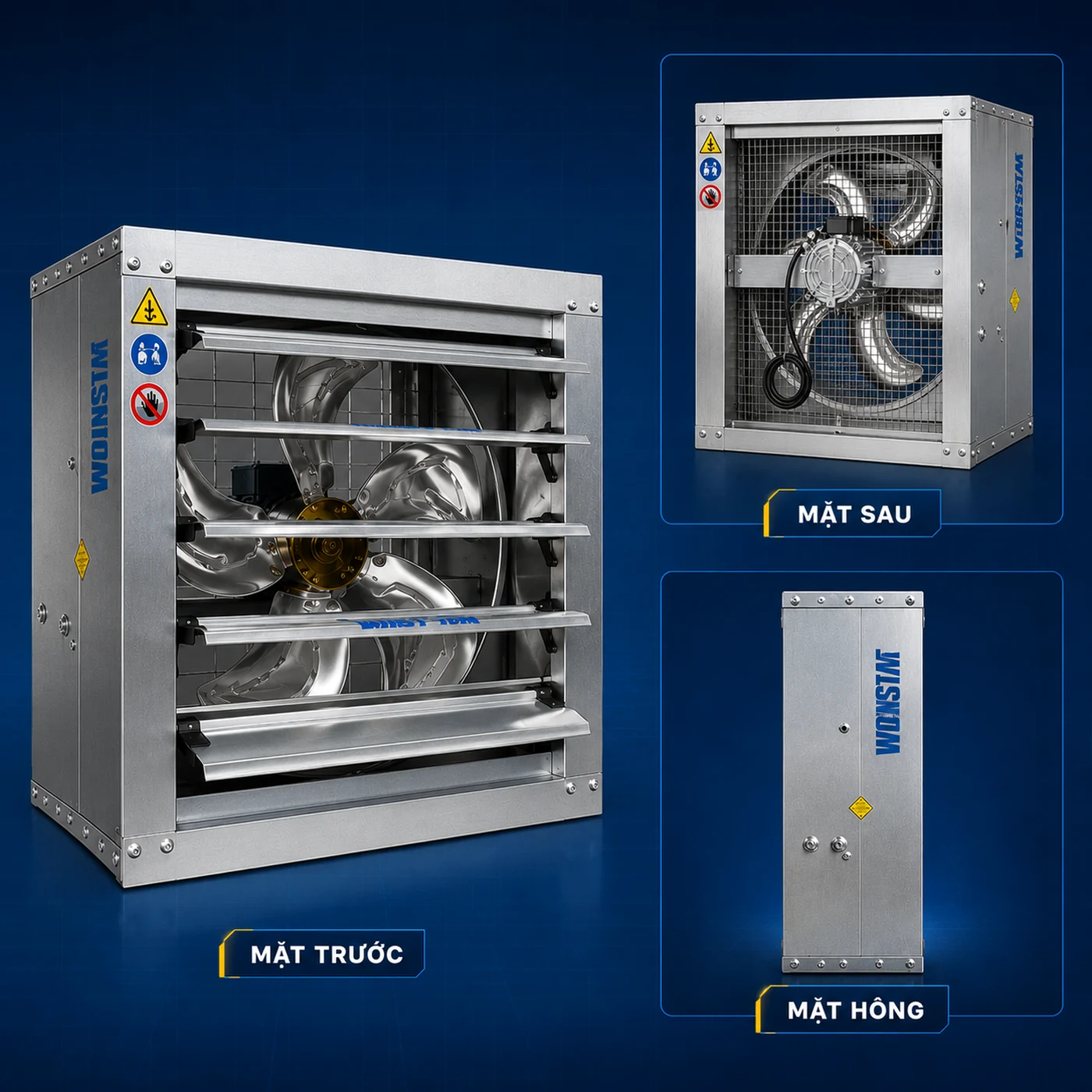

Gửi ảnh để được tư vấn →ẢNH SẢN PHẨM THAM KHẢO
Nhìn nhanh mặt quạt trước khi đối chiếu lắp đặt
Ảnh này giúp nhận diện mặt khung, lưới bảo vệ, cánh và vị trí motor. Để xác nhận khả năng thay thế, cần đối chiếu thêm ô chờ và mặt sau đang lắp.
THÔNG SỐ CÔNG BỐ
Thông số cần đối chiếu theo đúng cấu hình
Ưu tiên đối chiếu kích thước khung, lưu lượng, điện áp và vị trí lắp. Cấu hình đặt hàng cần xác nhận lại theo hiện trường.
Tên sản phẩmQuạt Hút Thông Gió Công Nghiệp Vuông 400×400 Winston
ModelWS-400
Kích thước400 × 400 × 310 mm
Công suất180 W
Điện áp220V / 380V / 50Hz
Lưu lượng12.000 m³/h
Motor100% dây đồng
Xuất xứWinston - China
INSIGHT CHỌN MODEL
Model này phù hợp khi cấu hình lắp đúng
Điểm quyết định không chỉ là lưu lượng trên catalogue mà còn là đường đi của khí, độ kín không gian và khả năng cấp khí bù.
Cần áp suất cao hoặc đường ống dài
- Hệ thống có nhiều co cút hoặc trở lực lớn.
- Cần hút bụi dày, khói dầu hay khí đặc thù.
- Không có đường khí vào bù sau khi quạt hút.
Không phù hợp khi nào?
Không thay thế cho quạt cần áp suất cao hoặc hệ thống đường ống dài, nhiều co cút. Nếu công trình có đường ống dài, trở lực lớn hoặc cần hút bụi/khí đặc thù, cần chuyển sang phương án quạt có áp suất phù hợp hơn.
DÀNH CHO LẮP MỚI / BỔ SUNG THÔNG GIÓ
Chưa biết cần bao nhiêu quạt cho khu vực của bạn?
Không nên lấy diện tích rồi chia theo cảm tính. Số quạt cần dùng phụ thuộc vào thể tích không gian, nguồn nhiệt hoặc mùi, vị trí hút và đường khí cấp vào bù.
Gửi kích thước khu vực để tính sơ bộ →GỬI 5 DỮ LIỆU — KỸ THUẬT ĐỐI CHIẾU SƠ BỘ
- 01Dài × rộng × caoCho biết kích thước hoặc thể tích khu vực cần thông gió.
- 02Vấn đề cần xử lýNóng, mùi, hơi ẩm, khí tù đọng hay thay quạt cũ.
- 03Nguồn phát sinhSố người, máy móc, khu vực sinh nhiệt hoặc chăn nuôi.
- 04Vị trí có thể lắp quạtẢnh tường, ô chờ, chiều cao và hướng xả khí dự kiến.
- 05Đường khí vào bùCửa, louver hoặc vị trí lấy gió vào không gian.
Bạn không cần có đủ số liệu. Chỉ cần gửi ảnh toàn cảnh và kích thước cơ bản, kỹ thuật sẽ hỏi tiếp phần còn thiếu.
TƯ VẤN & BÁO GIÁ THEO HIỆN TRƯỜNG
Gửi thông tin hiện trường để nhận tư vấn đúng cấu hình
Dù thay quạt cũ hay lắp mới, kỹ thuật sẽ đối chiếu kích thước, nguồn điện và mục tiêu thông gió trước khi báo giá.
GIẢI ĐÁP TRƯỚC KHI CHỌN MODEL
Câu hỏi thường gặp về quạt hút WS-400
Các câu hỏi dưới đây giúp bạn kiểm tra nhanh trước khi gửi ảnh hoặc yêu cầu báo giá. Với hiện trường cụ thể, kỹ thuật vẫn cần đối chiếu lại cấu hình lắp.
01WS-400 có thay trực tiếp cho quạt cũ 400 × 400 không?+
Không nên kết luận chỉ theo kích thước mặt khung 400 × 400. Cần kiểm tra thêm ô chờ, khung cố định, chiều sâu phía sau, hướng xả và nguồn điện hiện có trước khi thay.
02Lưu lượng 12.000 m³/h có đủ cho khu vực của tôi không?+
Đây là thông số để đối chiếu ban đầu. Số quạt thực tế còn phụ thuộc vào thể tích khu vực, nguồn nhiệt hoặc mùi, đường đi của khí và khả năng cấp khí bù vào không gian.
03Nên chọn điện 220V hay 380V?+
Chọn theo nguồn điện hiện hữu và cấu hình motor cần dùng. Bạn có thể gửi ảnh CB, tủ điện hoặc tem quạt cũ để kỹ thuật kiểm tra trước khi chốt.
04Lắp quạt hút có cần thêm cửa hoặc ô cấp khí vào không?+
Có. Khi quạt hút khí ra ngoài nhưng không có đường khí vào bù, hiệu quả thông gió sẽ giảm. Cần xác định cửa, louver hoặc khe lấy gió vào phù hợp với vị trí hút.
05WS-400 có phù hợp cho đường ống dài hoặc nhiều co cút không?+
Không nên chọn WS-400 chỉ theo lưu lượng nếu hệ thống có trở lực lớn. Đường ống dài, nhiều co cút, hút bụi dày, khói dầu hoặc khí đặc thù cần được kiểm tra lại theo áp suất và phương án quạt phù hợp.
06Cần gửi gì để nhận báo giá đúng cấu hình?+
Gửi ảnh mặt trước và mặt sau quạt cũ hoặc vị trí lắp, kích thước ô chờ, nguồn điện, mục tiêu cần xử lý và số lượng dự kiến. Nếu chưa có đủ dữ liệu, chỉ cần gửi ảnh hiện trường để được hướng dẫn tiếp.
