QUẠT HVLS WINSTON · 5,2 MÉT

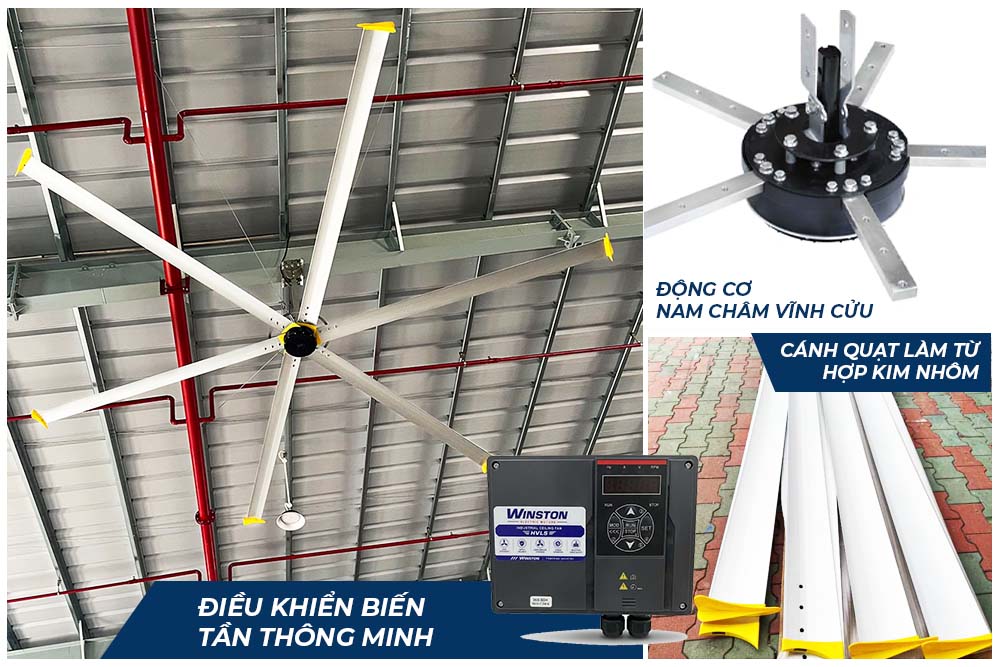

Quạt trần công nghiệp HVLS Winston 5.2m
Kích thước linh hoạt cho nhiều nhà xưởng và kho hàng có mặt bằng vừa, cần luồng không khí lan rộng hơn quạt cục bộ.
Hoặc gọi kỹ thuật: 0901.875.829
✓ Tư vấn theo mặt bằng✓ Hỗ trợ khảo sát✓ Phương án lắp đặt
MODELTPU-5200ĐƯỜNG KÍNH5,2 métCÔNG SUẤT1,1 kW / 380VDIỆN TÍCH THAM KHẢO1.000 m²
THÔNG SỐ VÀ MỨC ĐỘ PHÙ HỢP
Model TPU-5200 phù hợp với công trình nào?
Xem nhanh thông số chính và các trường hợp nên cân nhắc model này trước khi gửi mặt bằng để tư vấn.
THÔNG SỐ QUAN TRỌNG
- Model
- TPU-5200
- Công suất
- 1,1 kW / 380V
- Đường kính cánh
- 5,2 mét
- Lưu lượng
- 8.200 m³/min
- Số cánh
- 6 cánh
- Diện tích làm mát
- 1.000 m²
Xem toàn bộ thông số kỹ thuật +
- Tên sản phẩm
- Quạt trần công nghiệp HVLS 5.2m Winston
- Model
- TPU-5200
- Công suất
- 1,1 kW / 380V
- Đường kính cánh
- 5,2 mét
- Lưu lượng
- 8.200 m³/min
- Số cánh
- 6 cánh
- Diện tích làm mát
- 1.000 m²
- Trọng lượng
- 110 kg
- Độ ồn
- ≤ 60 dB
- Xuất xứ
- Winston - Gexin
PHÙ HỢP THEO MẶT BẰNG
Khi nào nên cân nhắc quạt HVLS 5,2m?
Model 5,2m có thể phù hợp khi khách cần phạm vi luồng khí rộng hơn quạt 4m nhưng mặt bằng, dầm mái hoặc vật cản chưa thuận lợi để bố trí model 6,2m.
Một quạt 5,2m hay nhiều quạt 4m?
Kiểm tra model 5,2m theo mặt bằng →Cần xem mặt bằng có liên tục hay chia thành nhiều khu vực. Nhiều quạt 4m linh hoạt hơn theo từng vùng; model 5,2m có thể giảm số điểm bố trí khi khoảng trống lắp đặt phù hợp.
TƯ VẤN NHANH MODEL TPU-5200
Để lại số điện thoại — Đại lý phân phối sẽ gọi lại tư vấn
Chỉ cần số điện thoại. Diện tích và chiều cao mái có thể bổ sung nếu bạn đã có thông tin.
VIDEO CÔNG TRÌNH THỰC TẾ
Video quạt HVLS 5,2 mét tại công trình thực tế
Các clip dọc 9:16 ghi lại quạt đã lắp đặt hoàn thiện tại nhà xưởng thuộc nhiều ngành nghề. Khách hàng có thể xem nhanh cách quạt hoạt động trong không gian thực tế.
VIDEO THỰC TẾ
NHÀ XƯỞNG SẢN XUẤT

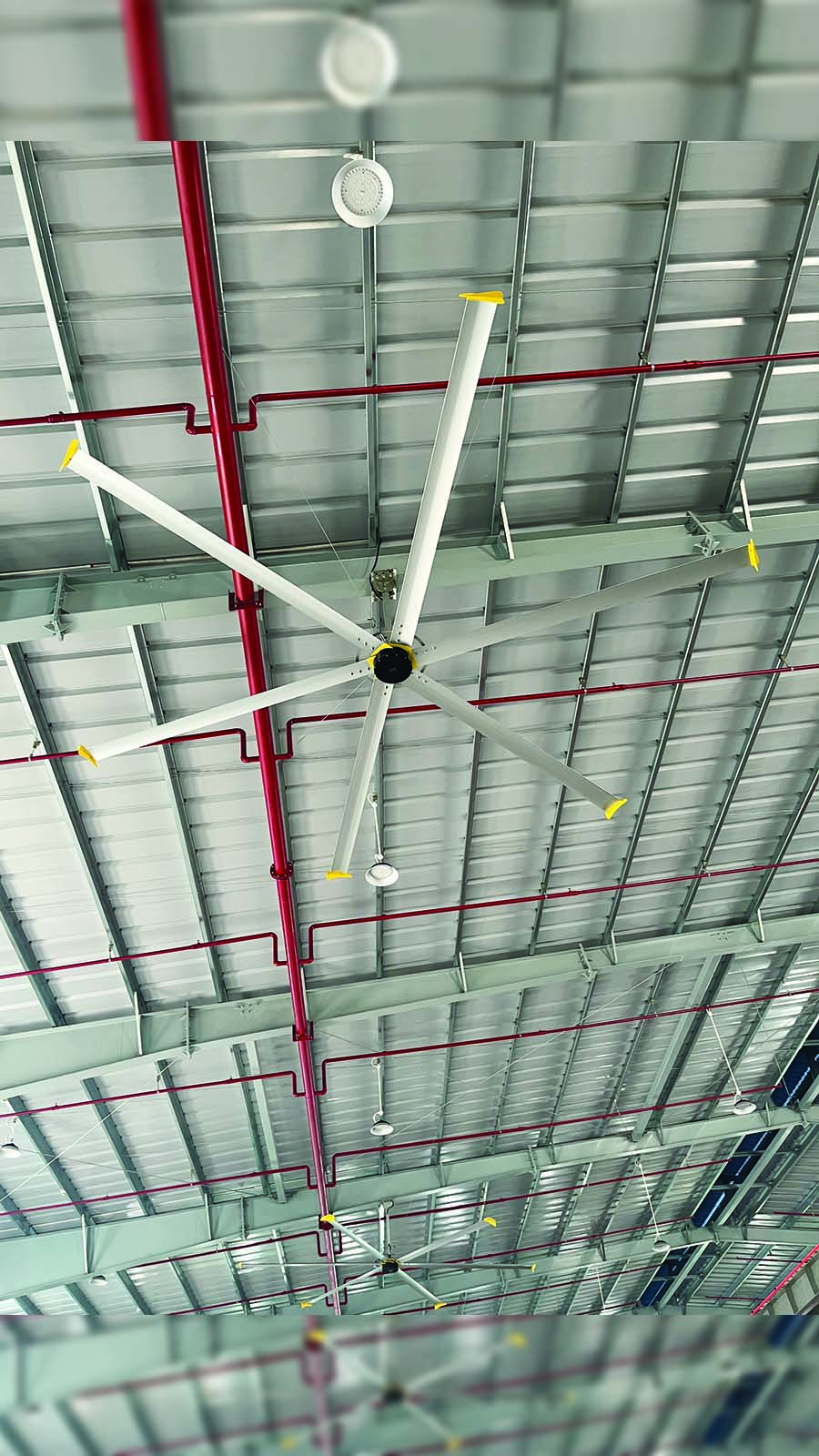

Quạt HVLS 5,2 mét sau khi hoàn thiện lắp đặt
Góc quay thực tế giúp hình dung độ phủ và cách quạt vận hành trong nhà xưởng.
VIDEO THỰC TẾ

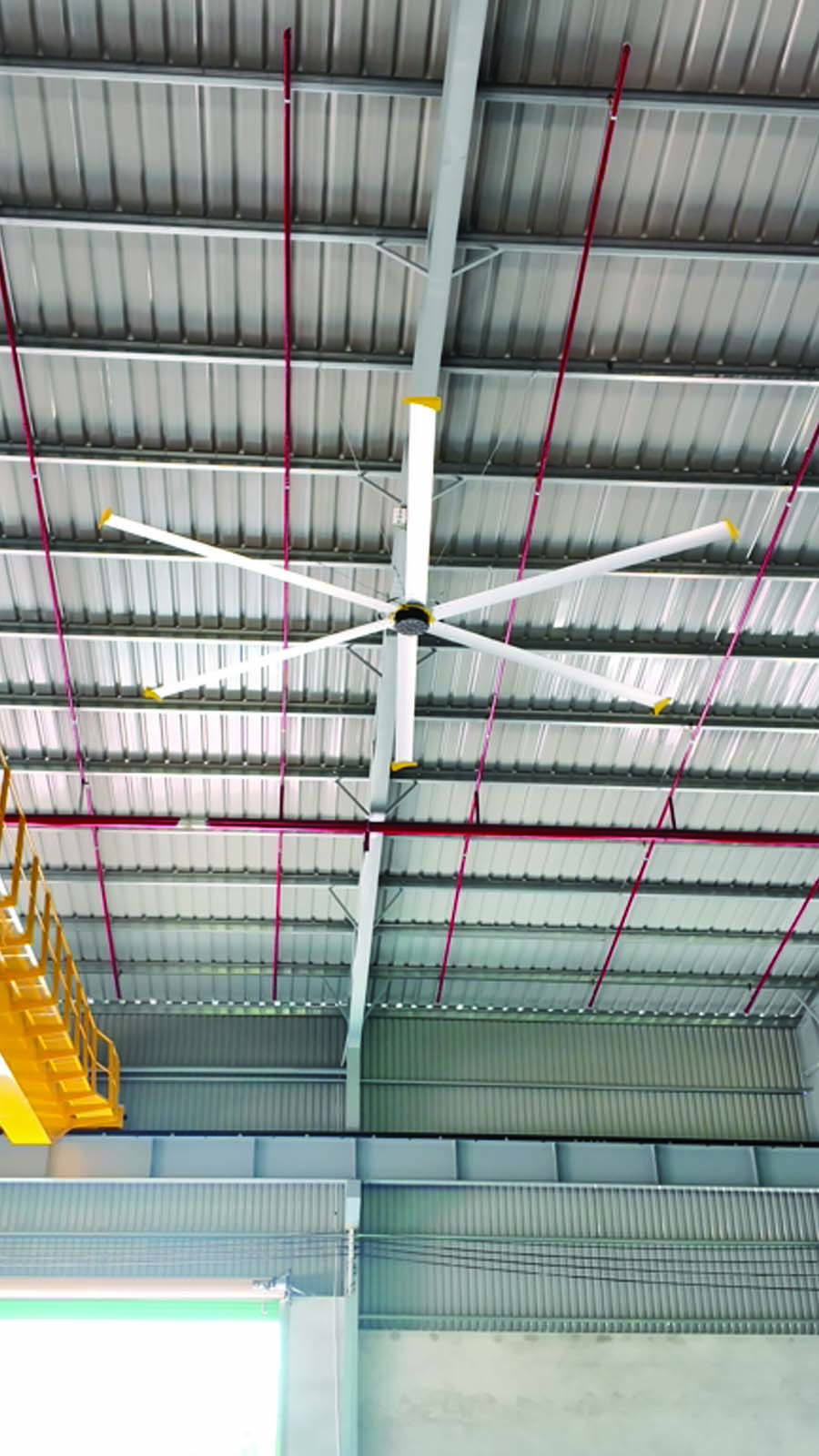

KHO HÀNG & LOGISTICS
Không gian trần cao và khu lưu trữ hàng
Tham khảo quạt hoạt động tại khu vực kệ hàng, phân loại và đóng gói.

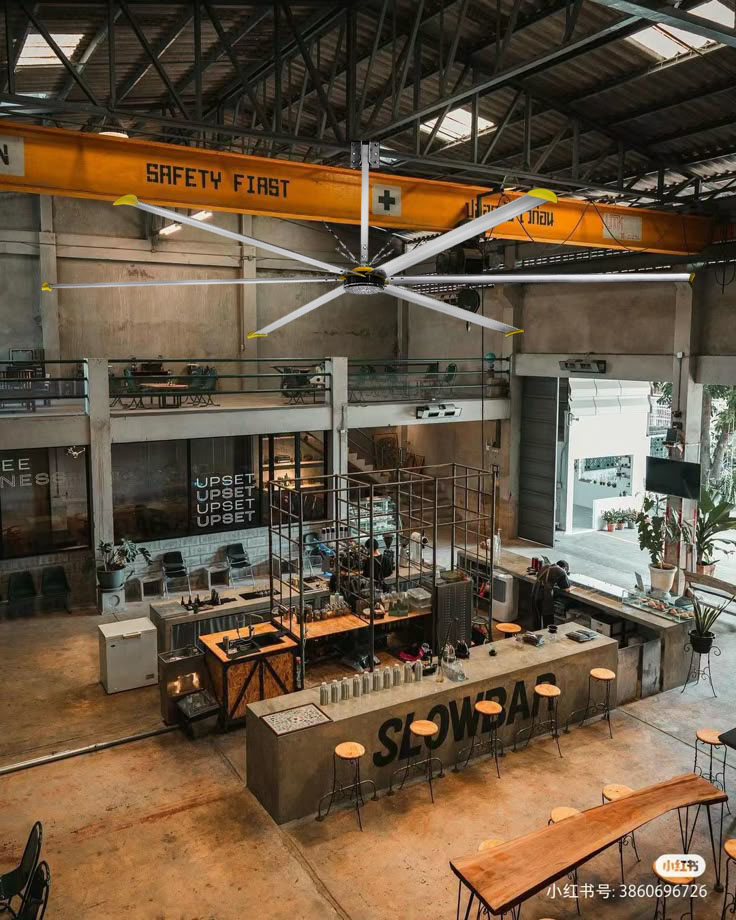

CLIP SẼ CẬP NHẬTXƯỞNG CƠ KHÍ & GARA
Khu vực tập trung máy móc và công nhân
Góc nhìn thực tế tại xưởng có nhiều thiết bị và vị trí làm việc tập trung.

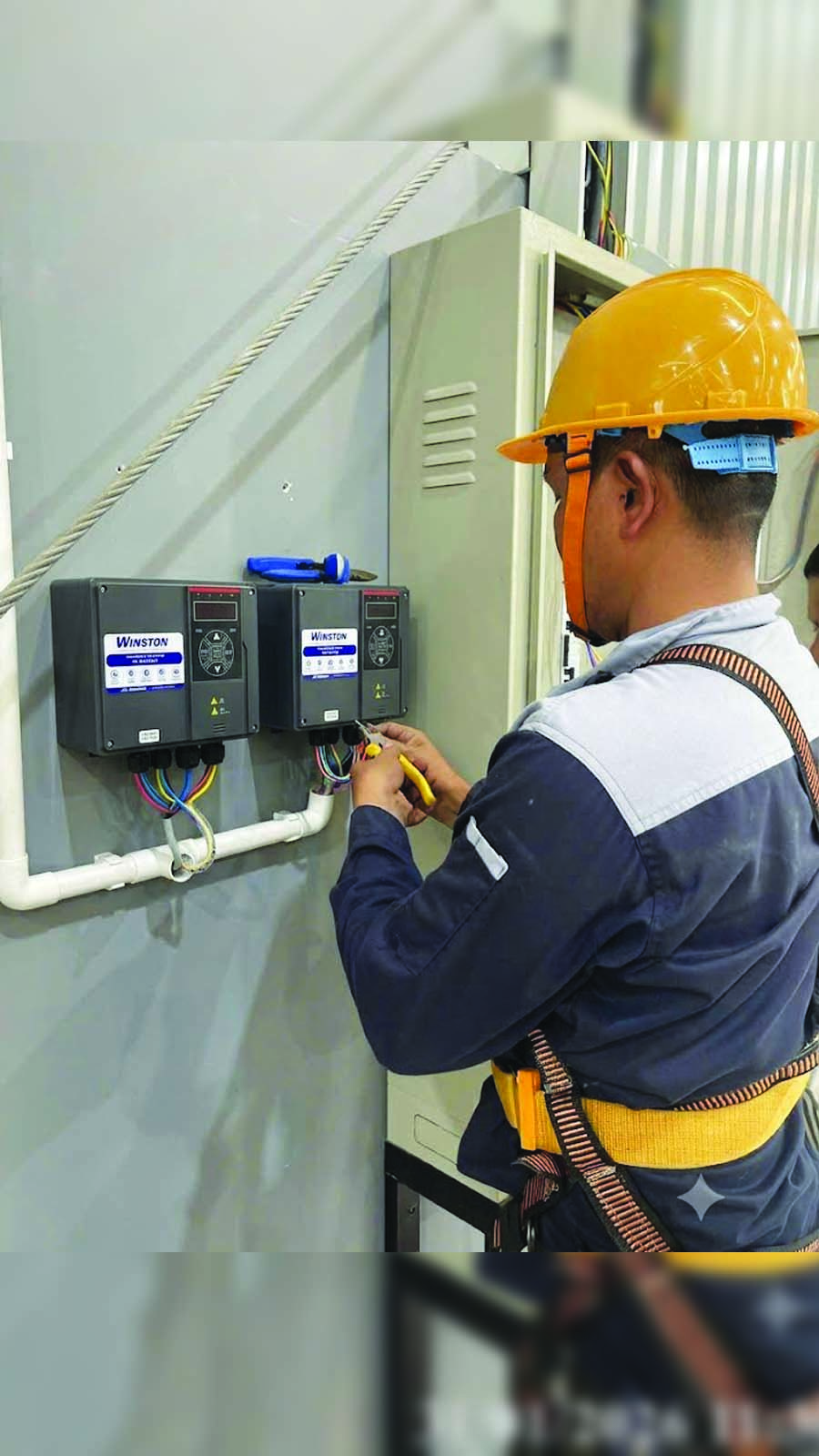

CLIP SẼ CẬP NHẬTTRANG TRẠI & CHĂN NUÔI
Lưu thông không khí trên phạm vi rộng
Tham khảo cách bố trí quạt trong chuồng trại và khu vực tập trung vật nuôi.
Thư viện công trình: Mỗi clip tương ứng một không gian đã lắp đặt thực tế. Video mới có thể bổ sung hoặc thay thế mà không làm block dài thêm.
Gửi ảnh xưởng để được tư vấn → SO SÁNH MODEL LIỀN KỀ
Chọn quạt 5,2m hay 6,2m?
Kích thước lớn hơn không phải lúc nào cũng hiệu quả hơn. Kích thước nhỏ hơn cũng không đồng nghĩa tổng chi phí thấp hơn.
Quạt HVLS 5,2m
Linh hoạt hơn trong mặt bằng có nhiều khu vực, dầm mái hoặc vật cản cần né tránh.
Quạt HVLS 6,2m
Cân nhắc khi mặt bằng rộng, liên tục và ít vật cản hơn. Không nên chỉ dựa vào diện tích công bố.
Xem model để so sánh → SO SÁNH PHƯƠNG ÁN
Một quạt lớn hay nhiều quạt nhỏ hơn?
Quạt lớn phù hợp hơn với mặt bằng rộng và ít vật cản. Nhiều quạt nhỏ có thể linh hoạt hơn khi xưởng bị chia khu vực hoặc cần ưu tiên nhiều vị trí làm việc.
Gửi mặt bằng để so sánh phương án →01Hình dạng mặt bằng và chiều cao mái
02Số khu vực cần ưu tiên
03Máy móc, kệ hàng và cầu trục
04Số lượng quạt và vị trí thi công
Thông số và phạm vi sử dụng mang tính tham khảo theo cấu hình sản phẩm. Hiệu quả thực tế phụ thuộc chiều cao mái, mặt bằng, kết cấu, vật cản và vị trí lắp đặt.
KHẢO SÁT VÀ LẮP ĐẶT
Gửi 3 thông tin để kiểm tra phương án sơ bộ
Dựa trên mặt bằng và hình ảnh hiện trạng để tư vấn model, vị trí treo và điều kiện thi công phù hợp.
01
Diện tích và chiều cao mái nhà xưởng
02
Ảnh tổng thể khu vực cần làm mát
03
Ảnh kết cấu mái, dầm và các vật cản
Xem checklist khảo sát và lắp đặt chi tiết +
THÔNG TIN MẶT BẰNG
- Diện tích, chiều dài và chiều rộng
- Chiều cao mái và vị trí cần ưu tiên
- Khu vực công nhân làm việc tập trung
HÌNH ẢNH CẦN GỬI
- Ảnh tổng thể nhà xưởng
- Ảnh kết cấu mái và điểm treo
- Video hoặc bản vẽ nếu có
ĐIỀU KIỆN CẦN KIỂM TRA
- Cầu trục, kệ hàng và máy móc cao
- Đèn, đường ống và hệ thống PCCC
- Nguồn điện và lối tiếp cận thi công
GIÁ VÀ PHẠM VI BÁO GIÁ
Giá quạt HVLS 5,2 mét được xác định như thế nào?
Giá hoàn chỉnh phụ thuộc vào cấu hình quạt, bộ điều khiển, bộ treo, vận chuyển, điều kiện thi công và các hạng mục điện tại nhà xưởng.
Khách hàng cần biết tổng ngân sách, không chỉ giá riêng của thiết bị.Nhận báo giá đầy đủ model 5,2 mét →✓ Quạt và động cơ✓ Bộ điều khiển✓ Bộ treo và phụ kiện✓ Vận chuyển✓ Nhân công lắp đặt✓ Cân chỉnh và chạy thử✓ Dây điện hoặc tủ điện✓ Xe nâng người hoặc giàn giáo✓ Gia cố kết cấu nếu cần✓ VAT và hạng mục chưa bao gồm
CÂU HỎI THƯỜNG GẶP
Thông tin cần rõ trước khi chọn quạt 5,2 mét
01Model 5,2 mét phù hợp với loại nhà xưởng nào?+
Model 5,2m có thể phù hợp khi khách cần phạm vi luồng khí rộng hơn quạt 4m nhưng mặt bằng, dầm mái hoặc vật cản chưa thuận lợi để bố trí model 6,2m.
02Một quạt 5,2 mét có thể sử dụng cho bao nhiêu diện tích?+
Thông số công bố hiện tại là 1.000 m². Không nên dùng con số này như cam kết cho mọi công trình vì hiệu quả thực tế còn phụ thuộc chiều cao mái, mặt bằng, vật cản và vị trí lắp.
03Có thể chọn quạt chỉ theo diện tích không?+
Không. Cần xem thêm chiều cao mái, hình dạng mặt bằng, dầm, máy móc, kệ hàng, cầu trục và khu vực cần ưu tiên.
04Chọn quạt 5,2m hay 6,2m?+
Linh hoạt hơn trong mặt bằng có nhiều khu vực, dầm mái hoặc vật cản cần né tránh. Cân nhắc khi mặt bằng rộng, liên tục và ít vật cản hơn. Không nên chỉ dựa vào diện tích công bố. Cần kiểm tra hiện trạng trước khi chốt model.
05Một quạt lớn hay nhiều quạt nhỏ hợp lý hơn?+
Quạt lớn phù hợp hơn với mặt bằng rộng và ít vật cản; nhiều quạt nhỏ có thể linh hoạt hơn khi xưởng bị chia cắt. Cần so sánh cả số điểm lắp, điện, bảo trì và tổng ngân sách.
06Nhà xưởng có cầu trục có lắp được không?+
Có thể xem xét sau khi xác định vùng hoạt động của cầu trục, khoảng cách an toàn và vị trí treo quạt phù hợp.
Xem thêm 4 câu hỏi kỹ thuật +
07Báo giá có bao gồm vận chuyển và lắp đặt không?+
Từng hạng mục phải được ghi rõ trong báo giá. Không nên mặc định vận chuyển, nhân công, xe nâng, dây điện, VAT hoặc gia cố đã bao gồm.
08Thi công có cần dừng sản xuất không?+
Phạm vi cô lập và thời gian thi công phụ thuộc vị trí lắp, khả năng tiếp cận và lịch vận hành. Hai bên cần thống nhất trước khi triển khai.
09Cần gửi thông tin gì để nhận báo giá?+
Hãy gửi diện tích, chiều dài–rộng, chiều cao mái, ảnh tổng thể, ảnh kết cấu mái và thông tin về cầu trục, kệ cao hoặc máy móc.
10Chính sách bảo hành được xác nhận như thế nào?+
Thời hạn, bộ phận và điều kiện bảo hành cần được xác nhận theo model và báo giá tại thời điểm đặt hàng.
NHẬN BÁO GIÁ MODEL TPU-5200
Sau khi gửi thông tin, khách có thể nhận được gì?
✓ Model phù hợp để tham khảo✓ Số lượng quạt dự kiến✓ Vị trí bố trí sơ bộ✓ Những vật cản cần lưu ý✓ Phạm vi thiết bị và lắp đặt✓ Báo giá theo hiện trạng✓ Thông tin cần khảo sát thêm
HOTLINE KỸ THUẬT0901.875.829 CÁC KÍCH THƯỚC KHÁC
