Ø + HTRỤC · TÂM · CHÂN ĐẾ
H-80-6309 · WINSTON

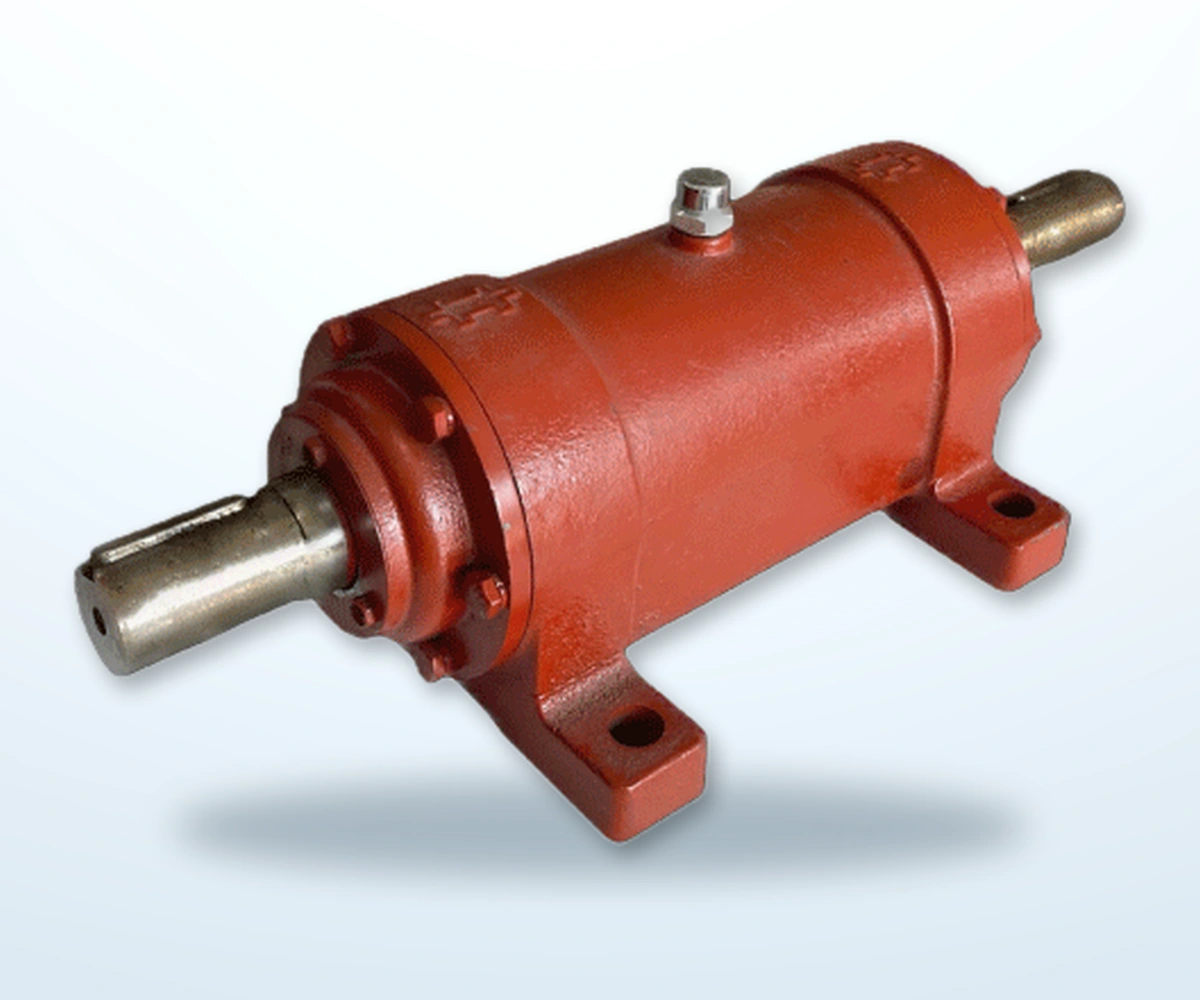

Gối đỡ ngâm dầu Winston H80-6309
Model H-80-6309 cần được xác nhận bằng bộ kích thước lắp, không chỉ mã vòng bi. Nếu thay thế gối cũ, ảnh có thước đo và tình trạng vận hành sẽ giúp giảm rủi ro phát sinh gia công lại.
MODELH-80-6309
VÒNG BI6309
ĐƯỜNG KÍNH TRỤC38 mm
CHIỀU CAO TÂM80 mm
Dữ liệu đã đối chiếu ngày 01/08/2026. Trang nguồn có trường mâu thuẫn; xem cảnh báo trong bảng thông số.
CHỌN ĐÚNG TÌNH HUỐNG
Bạn đang mua mới, thay gối cũ hay xử lý lỗi vận hành?
Mỗi tình huống cần một bộ dữ liệu khác nhau. Chọn đúng ngay từ đầu giúp kỹ thuật không yêu cầu lặp lại thông tin.
Thay gối đỡ cũ
Gửi ảnh tem/mã đúc, thước đo trục, tâm, chân đế, bậc trục và khớp nối.
Kiểm tra thay thế →Nóng, rung hoặc rò dầu
Gửi nhiệt độ, thời điểm phát sinh, mức dầu, tốc độ, tải và video rung/tiếng ồn.
Gửi dấu hiệu vận hành →THÔNG SỐ KỸ THUẬT
Thông số để đối chiếu lắp đặt — có trường cần xác nhận
Trường “đã công bố” được lấy từ bảng đầu tiên trên trang nguồn. Cảnh báo mâu thuẫn được giữ nguyên để tránh biến dữ liệu chưa chắc chắn thành thông số bán hàng.
| Model Đã công bố | H-80-6309 |
|---|---|
| Vòng bi Đã công bố | 6309 (Koyo, C&U, ZWZ) |
| Đường kính trục Đã công bố | 38 mm |
| Chiều cao tâm trục Đã công bố | 80 mm |
| Chiều dài trục nhô Đã công bố | 80 mm |
| Chiều dài thân gối Đã công bố | 505 mm |
| Chiều rộng chân đế Đã công bố | 220 mm |
| Trọng lượng Đã công bố | 19.5 kg |
| Vật liệu Đã công bố | Gang đúc chất lượng cao |
| Bảo hành theo nguồn Đã công bố | 12 tháng |
| Xuất xứ theo nguồn Đã công bố | Cần xác nhận theo chứng từ |
| Ghi chú đối chiếu Cần xác nhận | Hai bảng trên trang nguồn ghi đường kính trục 38 mm và 28 mm. Trang này ưu tiên bảng thông số đầu tiên: 38 mm; cần đối chiếu bản vẽ trước khi đặt. |
| Nguồn dữ liệu | Trang sản phẩm gốc Quang Minh · đối chiếu 01/08/2026 |
KIỂM TRA TRƯỚC KHI CHỐT
Sáu điểm quyết định khả năng lắp thay thế
Nên đặt thước trong cùng mặt phẳng với chi tiết cần đo, chụp vuông góc và ghi rõ đơn vị để hạn chế sai số do góc ảnh.
Đường kính và bậc trục
Đo tại vị trí vòng bi, phớt, then và vai trục.
Chiều cao tâm
Từ mặt bệ hoàn thiện đến đúng tâm trục.
Chân đế và lỗ bulông
Dài, rộng, khoảng cách tâm lỗ và đường kính lỗ.
Trục nhô và kết nối
Khớp nối, puly, cánh quạt hoặc đầu bơm.
Kiểu làm kín
Phớt, mê cung, chắn bụi/nước và hướng thoát dầu.
Tải và tốc độ
Tải hướng kính/hướng trục, vòng/phút và chu kỳ chạy.
BÔI TRƠN VÀ GIÁM SÁT
Đừng chỉ kiểm tra nhiệt độ tại một thời điểm
Theo dõi xu hướng nhiệt, rung, tiếng ồn và màu/tạp chất trong dầu giúp phân biệt vấn đề lắp đặt, bôi trơn hay tải. Khi thay dầu, cần giữ sạch khu vực nạp và tránh đưa bụi/nước vào gối.
MODEL CÙNG NHÓM
So sánh trước khi chuyển sang model gần nhất
Không tự thay thế bằng model gần giống nếu chưa đối chiếu lại toàn bộ kích thước lắp.
H-80-6308H-SERIES

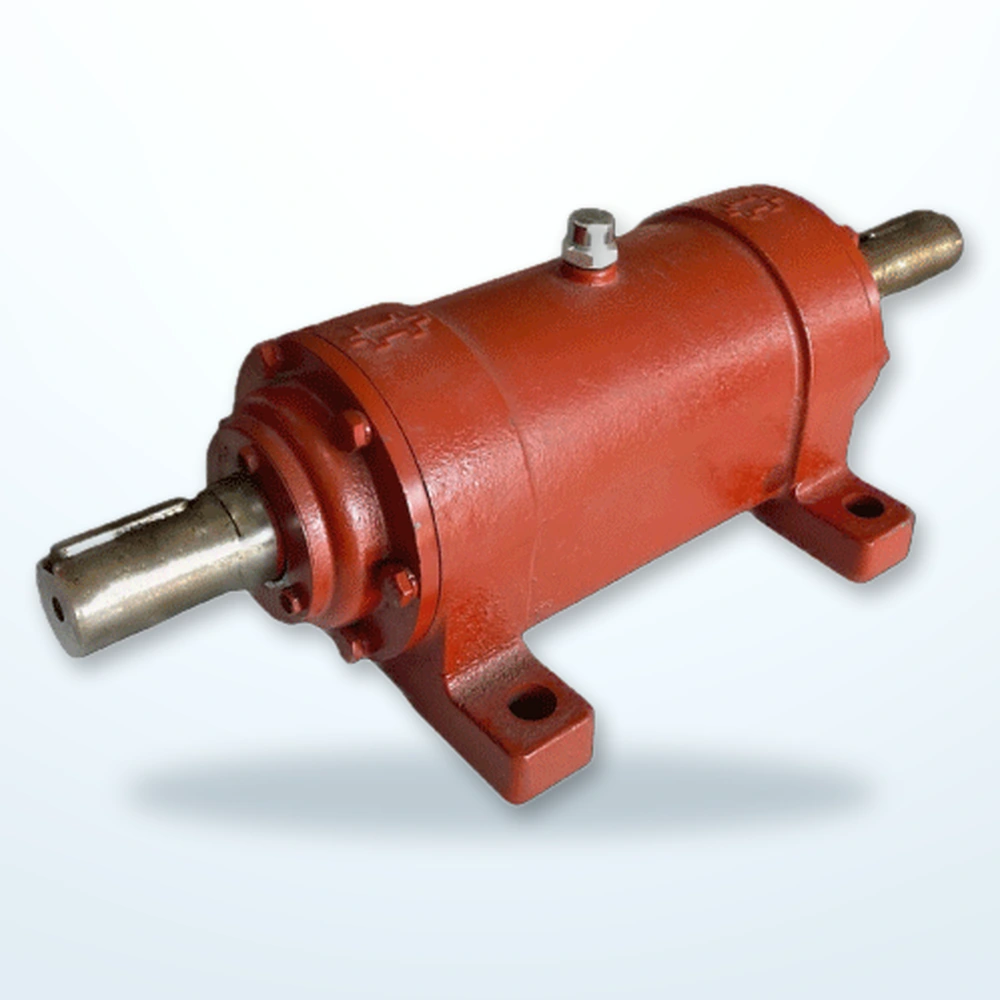

Gối đỡ ngâm dầu Winston H-80-6308
VÒNG BI6308TRỤC28 mm (có thể tuỳ chỉnh)TÂM TRỤC80 mmDÀI GỐI485 mm
Xem thông số & kiểm tra lắp →
H-115-6310H-SERIES

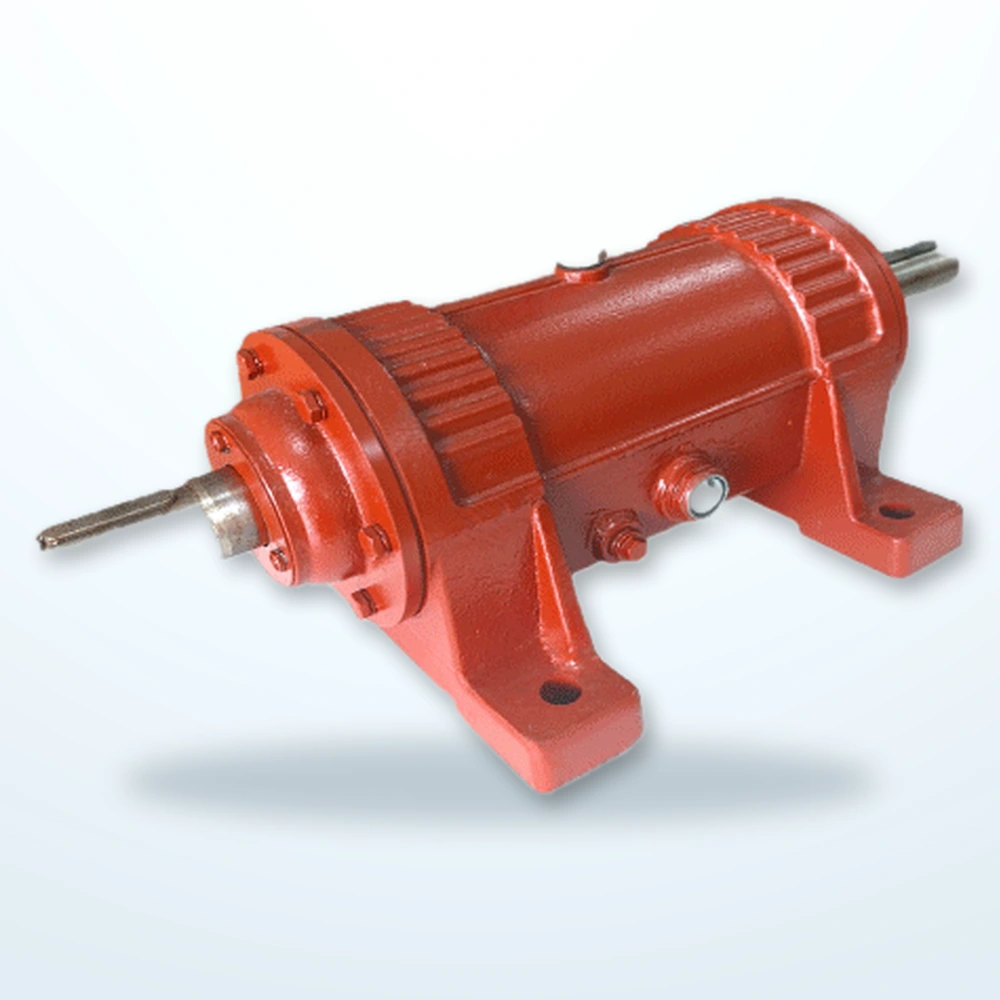

Gối đỡ ngâm dầu Winston H115-6310
VÒNG BI6310TRỤC38 mmTÂM TRỤC115 mmDÀI GỐI560 mm
Xem thông số & kiểm tra lắp →
H-140-6312H-SERIES

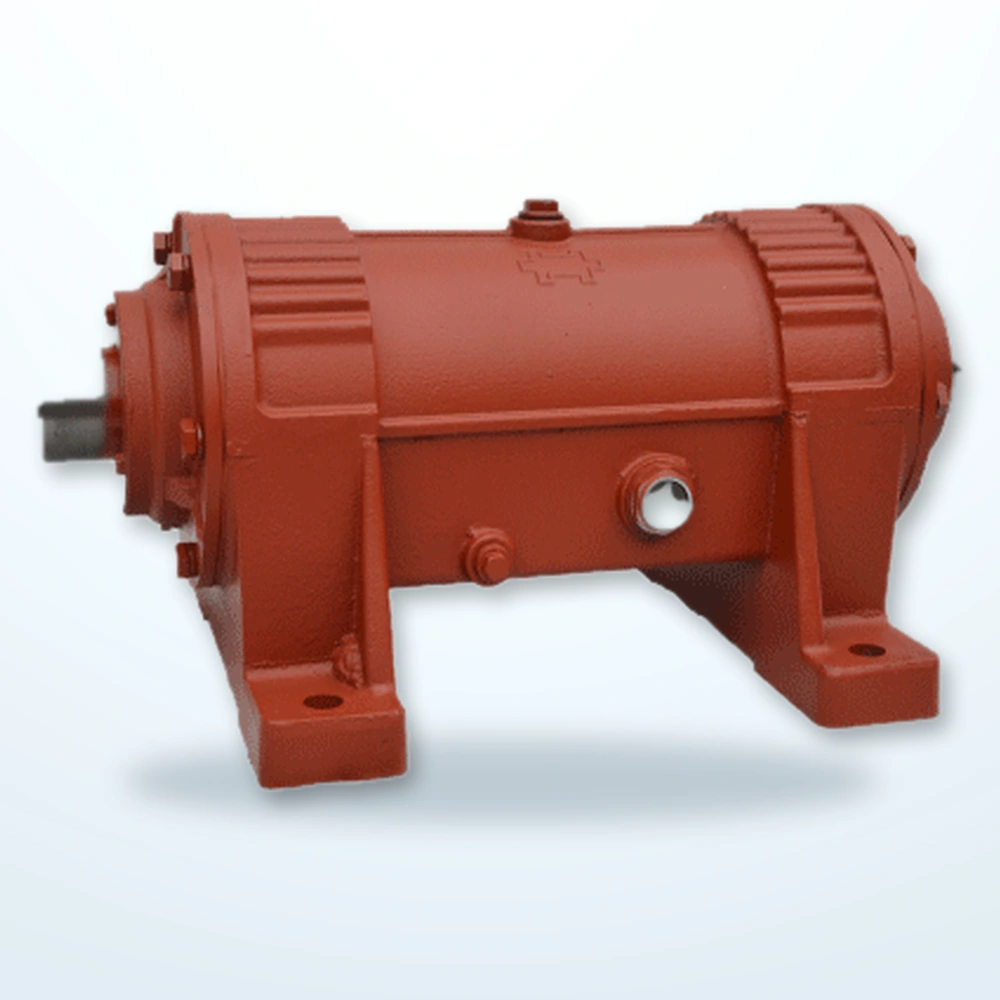

Gối đỡ ngâm dầu Winston H140-6312
VÒNG BI6312TRỤC48 mm hoặc 42 mmTÂM TRỤC140 mmDÀI GỐI690 mm
Xem thông số & kiểm tra lắp →CÂU HỎI THƯỜNG GẶP
Câu hỏi về H-80-6309
Thông số cuối cùng cần được xác nhận theo đúng model, bản vẽ và điều kiện vận hành thực tế.
01H-80-6309 có thể chọn chỉ theo vòng bi 6309 không?+
Không. Cần đối chiếu thêm đường kính trục, chiều cao tâm, chân đế, chiều dài trục nhô và kiểu làm kín.
02Thông số nào của H-80-6309 cần xác nhận trước khi đặt?+
Các trường có cảnh báo mâu thuẫn hoặc chưa công bố cần được xác nhận bằng bản vẽ, ảnh tem hoặc báo giá đúng cấu hình.
03Có thể dùng H-80-6309 để thay gối đỡ cũ không?+
Có thể xem xét khi trục, tâm trục, chân đế, khoảng lắp, tải và điều kiện bôi trơn tương thích. Nên gửi ảnh gối cũ kèm thước đo.
04Vì sao gối đỡ ngâm dầu bị nóng hoặc rò dầu?+
Nguyên nhân có thể gồm sai đồng tâm, mức hoặc loại dầu không phù hợp, nhiễm bẩn, tải bất thường, phớt cọ hoặc nền móng rung.
05Giá gối đỡ H-80-6309 được xác định thế nào?+
Giá phụ thuộc cấu hình vòng bi, đường kính và gia công trục, kiểu phớt, phương án làm mát, số lượng và phụ kiện đi kèm.
