KẾT CẤU GỌN CHO TRỤC NHỎ VÀ TRUNG BÌNH

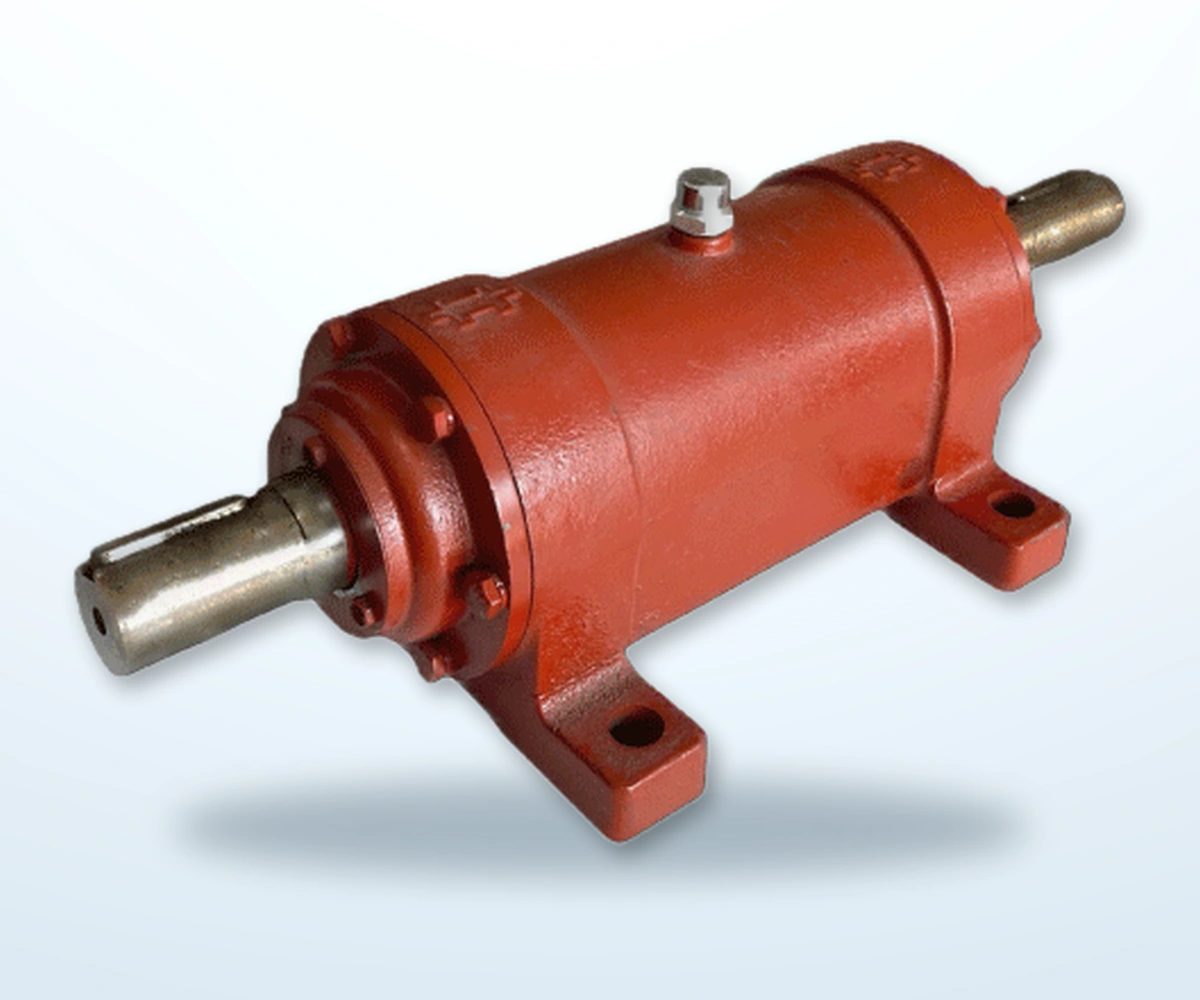

Gối đỡ ngâm dầu H-series Winston

Các model H-80 đến H-140 cho quạt, bơm và cụm truyền động cần thân gối gọn. Khi thay thế, phải đối chiếu đồng thời đường kính trục, chiều cao tâm và chân đế.

Xem 4 model ↓Gửi kích thước để kiểm tra →

Không cần bộ lọc: toàn bộ model được đặt ngay dưới Hero để cuộn xuống là thấy và so sánh trực tiếp.

Gối đỡ ngâm dầu H-series
Gối đỡ ngâm dầu H-seriesĐỐI CHIẾU KÍCH THƯỚC TRƯỚC KHI ĐẶT
Ø + HTRỤC · TÂM · CHÂN ĐẾ
PHÙ HỢP NHẤT KHI

Phù hợp khi cần gối đỡ thân gọn, trục 28–48 mm theo dữ liệu nguồn và không gian lắp hạn chế.

CẦN KIỂM TRA NẾU

Cần kiểm tra kỹ nếu đang thay gối cũ có chiều cao tâm hoặc lỗ chân đế khác.

DANH SÁCH MODEL

4 model H-series để đối chiếu trực tiếp

Thẻ sản phẩm ưu tiên bốn dữ liệu ảnh hưởng đến lắp thay thế: vòng bi, đường kính trục, chiều cao tâm và chiều dài thân gối.

MODELVÒNG BIĐƯỜNG KÍNH TRỤCCHIỀU CAO TÂMDÀI × RỘNG GỐITRỌNG LƯỢNG
H-80-6308630828 mm (có thể tuỳ chỉnh)80 mm485 mm × 220 mm18 kgKiểm tra →

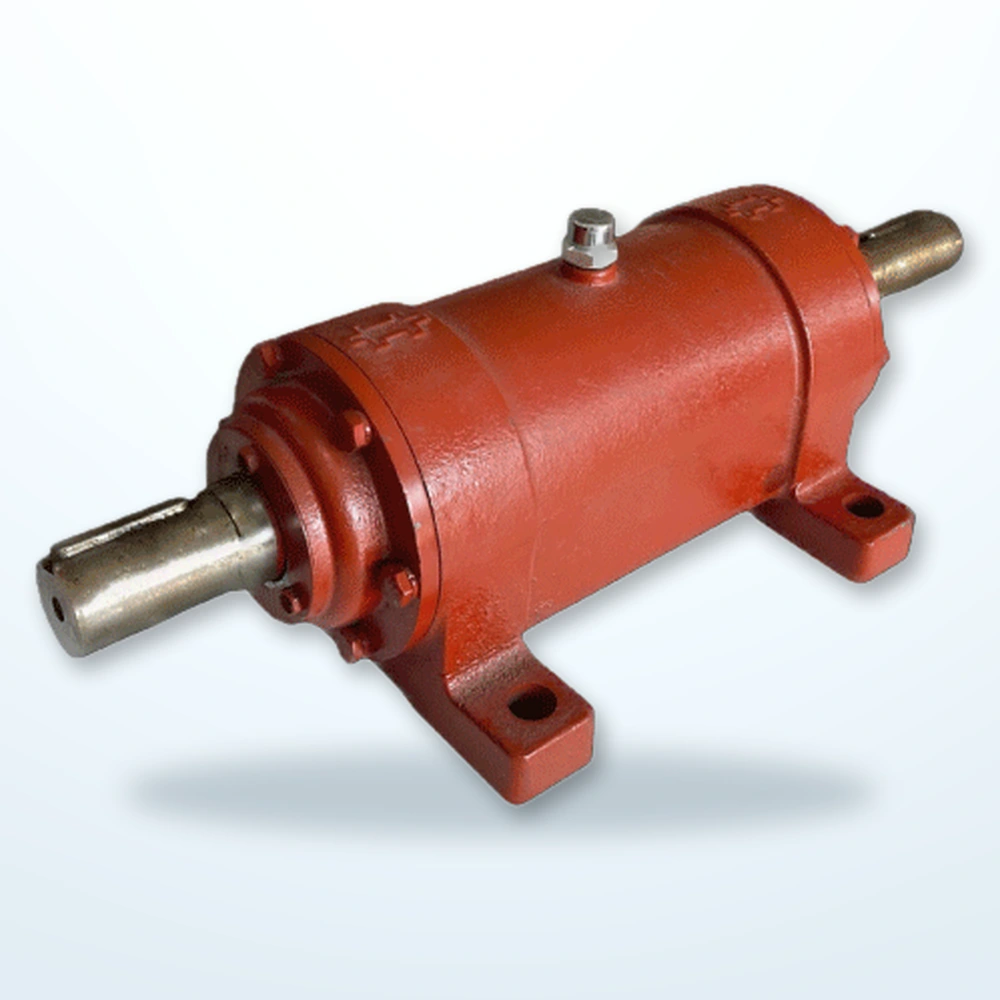

H-80-6309630938 mm80 mm505 mm × 220 mm19.5 kgKiểm tra →
H-115-6310631038 mm115 mm560 mm × 277 mm27.5 kgKiểm tra →
H-140-6312631248 mm hoặc 42 mm140 mm690 mm × 295 mm45.5 kgKiểm tra →

INSIGHT RIÊNG CHO H-SERIES

Kết cấu gọn càng cần đo chính xác chiều cao tâm

Chênh một khoảng nhỏ ở chiều cao tâm cũng có thể gây kéo lệch khớp nối hoặc trục. Không nên kê bù tùy ý nếu chưa kiểm tra toàn bộ chuỗi truyền động.

01Đo trục và tâm trục tại vị trí thực tế02Đối chiếu chân đế và khoảng cách lỗ03Kiểm tra đồng tâm sau khi siết bulông04Xác nhận dầu, phớt và phương án bảo trì

KIỂM TRA THAY THẾ

Không dùng một kích thước để suy ra toàn bộ model

Đối chiếu ít nhất sáu nhóm dữ liệu dưới đây. Nếu nguồn có mâu thuẫn, trang chi tiết sẽ đánh dấu rõ thay vì tự chọn một giá trị thuận tiện.

01 · NHẬN DIỆN

Tem, mã đúc và mã vòng bi

Chụp rõ hai bên gối và mã trên vòng bi nếu có thể tiếp cận.

02 · KÍCH THƯỚC

Trục, tâm và chân đế

Đo vuông góc, có thước trong ảnh và ghi đơn vị mm.

03 · KẾT NỐI

Khớp nối, puly hoặc cánh quạt

Kiểm tra bậc trục, then, trục nhô và khoảng tháo lắp.

04 · VẬN HÀNH

Tải, tốc độ, nhiệt và rung

Ghi lại khi máy nguội, sau khởi động và lúc đạt tải ổn định.

CÂU HỎI THƯỜNG GẶP

Câu hỏi về H-series

Thông số cuối cùng cần được xác nhận theo đúng model, bản vẽ và điều kiện vận hành thực tế.

01Có thể chọn H-series chỉ theo mã vòng bi không?+

Không. Cần đối chiếu thêm đường kính trục, chiều cao tâm, chân đế, trục nhô và điều kiện vận hành.

02Khi thay model trong nhóm H-series cần kiểm tra gì?+

Ưu tiên ảnh tem gối cũ, kích thước trục, tâm trục, chân đế, khoảng tháo lắp và tình trạng dầu/phớt.

03Bảng so sánh trên trang có thay thế bản vẽ lắp không?+

Không. Bảng dùng để thu hẹp model. Quyết định đặt hàng vẫn cần bản vẽ hoặc xác nhận kích thước của đúng cấu hình.

04Gối nóng có nên đổi ngay sang loại lớn hơn không?+

Chưa nên. Trước tiên cần kiểm tra đồng tâm, tải, mức dầu, độ nhớt, nhiễm bẩn và tình trạng phớt.

05Giá gối đỡ ngâm dầu h-series được xác định thế nào?+

Giá phụ thuộc model, vòng bi, kích thước trục, gia công, kiểu làm kín, làm mát, số lượng và phạm vi phụ kiện.

NHẬN TƯ VẤN KỸ THUẬT

Gửi ảnh gối cũ và kích thước đang có

Để đối chiếu nhanh, nên chụp toàn bộ gối đỡ, vị trí chân đế, hai đầu trục và tem/mã vòng bi. Nếu thiết bị đang nóng, rung hoặc rò dầu, mô tả thời điểm xuất hiện và mức độ thay đổi.

Model hoặc mã vòng bi đang dùngĐường kính trục và chiều cao tâmKhoảng cách lỗ chân đế hoặc ảnh thước đoTốc độ, tải và dấu hiệu nóng/rung/rò dầu
HOTLINE KỸ THUẬT0901 875 829

Yêu cầu đối chiếu gối đỡ

Nút gửi mở ứng dụng email. Nếu cần gửi nhiều ảnh hoặc video rung, Zalo là kênh nhanh hơn.

Gửi ảnh, tem và video qua Zalo ↗Ưu tiên ảnh chụp vuông góc có thước đo để giảm sai số.

Không tự suy đoán model từ một kích thước duy nhất. Cấu hình cuối cùng chỉ được xác nhận sau khi đủ dữ liệu lắp và vận hành.
