Nên cân nhắc khi
- Băng tải, máy trộn, máy đóng gói và thiết bị OEM
- Thay thế motor đang dùng theo kích thước lắp
- Cần lựa chọn chân đế hoặc mặt bích
DỮ LIỆU SẢN PHẨM QUANG MINH · HOULE

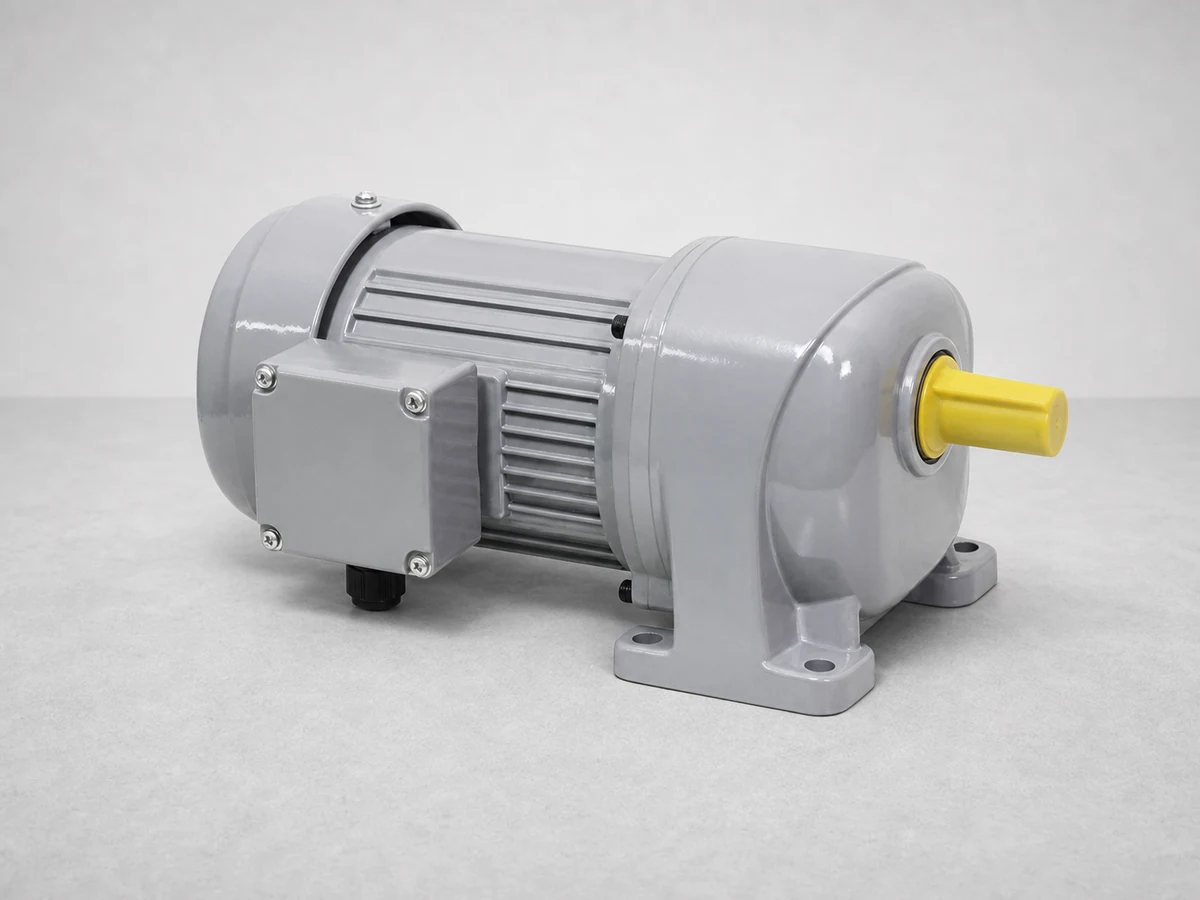

Motor giảm tốc chân đế type GH
Motor giảm tốc đồng trục dễ lắp đặt, thuận tiện thay thế trên máy công nghiệp
Đang cần thay motor chân đế hoặc mặt bích mà không muốn sửa lại khung máy?
MODELG3LCÔNG SUẤT100W ~ 3700WTỶ SỐ TRUYỀN1/3 ~ 1/250KIỂU LẮPChân đế

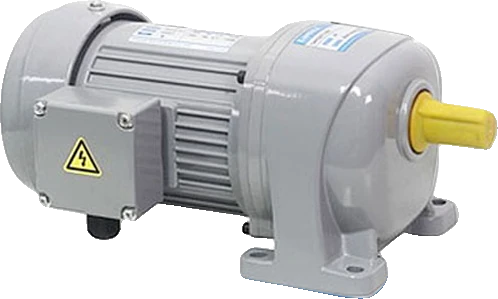

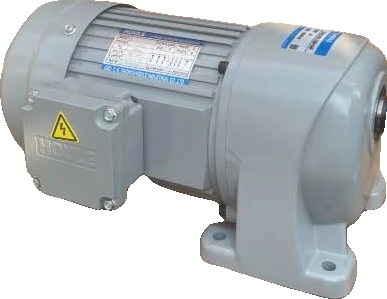

ẢNH SẢN PHẨM THAM KHẢOCấu hình thực tế xác nhận theo model. Cần đối chiếu kích thước chân đế, tâm trục và trục đầu ra.
01 · THAY MOTOR CŨCần thay đúng kích thước lắpChuẩn bị ảnh tem, ảnh toàn bộ motor, trục ra và vị trí đang lắp.02 · LẮP CHO MÁY MỚICần chọn theo tải thực tếCung cấp tải, tốc độ, thời gian chạy, kiểu lắp và nguồn điện.03 · CHƯA BIẾT MODELMô tả ứng dụng để được hỏi tiếpKhông bắt buộc phải biết đầy đủ mã hàng trước khi liên hệ.
THÔNG TIN SẢN PHẨM
Thông số kỹ thuật công bố
Các giá trị dưới đây được đối chiếu trực tiếp từ trang sản phẩm của Công ty Kỹ Thuật Quang Minh. Cấu hình đặt hàng cần xác nhận theo đúng model.
Tên sản phẩmMotor giảm tốc chân đế type GH
ModelG3L
Công suất:100W ~ 3700W
Tỉ số truyền:1/3 ~ 1/250
Điện áp:220V~380V
Kiểu lắp:Chân đế
Cấp bảo vệ:IP54
Nhiệt độ:-10°C ~ +40°C
Lưu ý chọn hàng: cùng tên dòng sản phẩm chưa chắc thay thế trực tiếp cho nhau. Hãy đối chiếu model, bản vẽ kích thước và điều kiện tải trước khi đặt hàng.
KIỂM TRA KHẢ NĂNG THAY THẾ
Cùng công suất chưa chắc thay trực tiếp được
Khả năng thay thế phụ thuộc đồng thời vào tốc độ, mô-men, kích thước cơ khí, điện áp và tùy chọn điều khiển.
Đang thay motor cũ?
Gửi ảnh rõ tem máy và ba góc ảnh cơ khí. Kỹ thuật viên sẽ xác định thông tin còn thiếu trước khi chốt cấu hình.
Gửi ảnh tem qua Zalo ↗Chiều cao tâm trụcKhoảng cách lỗ bắtĐường kính & chiều dài trụcMặt bích & vòng định tâmHướng trục / chiều quayHộp cực & đầu cápĐiện áp / phanh / biến tầnTốc độ đầu ra & mô-men
VIDEO NGẮN · HÌNH ẢNH SẢN PHẨMXEM NHANH TRƯỚC KHI CHỌN MODEL
Nhìn đúng cấu hình, tránh mua đúng tên nhưng sai kiểu lắp
Đoạn trình chiếu ngắn giúp xem hình dáng hộp số, hướng trục và phương án lắp. Khi thay motor cũ, vẫn cần gửi ảnh tem và kích thước thực tế để đối chiếu.
✓ Quan sát hướng trục và hộp cực✓ Kiểm tra chân đế, mặt bích hoặc cốt ra✓ Đối chiếu không gian lắp trên máy
Gửi ảnh motor đang dùng qua Zalo ↗INSIGHT CHỌN SẢN PHẨM
Đang cần thay motor chân đế hoặc mặt bích mà không muốn sửa lại khung máy?
Phần này tập trung vào quyết định mua thực tế: khi nào phù hợp, rủi ro chọn sai và sản phẩm nào nên được đưa vào so sánh.
Motor giảm tốc đồng trục dễ lắp đặt, thuận tiện thay thế trên máy công nghiệp
Không nên chốt model chỉ từ công suất. Tốc độ, mô-men, hệ số tải, kiểu lắp và môi trường vận hành mới quyết định cấu hình cuối cùng.
Ba lỗi thường làm chọn sai
- Sai chiều cao tâm trục và khoảng cách lỗ chân đế
- Sai đường kính mặt bích hoặc vòng định tâm
- Không kiểm tra phanh, biến tần và điện áp
Dữ liệu giúp báo giá nhanh
- Ảnh tem và ảnh toàn bộ motor
- Tốc độ đầu ra hoặc tỷ số truyền
- Kích thước trục, chân đế/mặt bích
- Ứng dụng, thời gian chạy và số lượng
Nên so sánh với dòng nào?
GH phù hợp khi cần chân đế; GV phù hợp khi lắp mặt bích hoặc theo phương đứng. Quyết định phải dựa trên bản vẽ cơ khí, không chỉ dựa vào tên dòng.
Sản phẩm này chưa phù hợp để chốt ngay khi
- Máy bắt buộc trục vuông góc hoặc gắn trực tiếp lên trục máy
- Chưa có kích thước chân đế/mặt bích của motor cũ
- Tải va đập lớn nhưng chỉ chọn theo công suất
Trong các trường hợp trên, nên gửi dữ liệu máy để so sánh thêm với dòng motor khác trước khi báo giá.
QUY TRÌNH ĐỐI CHIẾU
Chọn đúng cấu hình trước khi nhận báo giá
Xác nhận tải và tốc độ
Mô tả máy, tải làm việc, tốc độ đầu ra mong muốn và số giờ vận hành.
Đối chiếu cơ khí
Kiểm tra chân đế, mặt bích, hướng trục, đường kính trục và khoảng cách lỗ bắt.
Chốt điện và tùy chọn
Xác nhận điện áp, biến tần, phanh, môi trường bụi/nước và các yêu cầu đặc biệt.
YẾU TỐ QUYẾT ĐỊNH GIÁ
Giá cần được tính theo đúng cấu hình
Không nên so sánh hai báo giá nếu chưa đối chiếu cùng model, tỷ số truyền, kiểu lắp và tùy chọn.
ẢNH THỰC TẾ & TÀI LIỆU
Đối chiếu hình ảnh, catalogue và bản vẽ trước khi đặt
TÀI LIỆU KỸ THUẬT THEO MODEL
Catalogue và bản vẽ đúng cấu hình
Mỗi công suất, tỷ số truyền và kiểu lắp có thể sử dụng bản vẽ khác nhau. Quang Minh sẽ đối chiếu đúng mã trước khi gửi tài liệu để tránh gia công sai bệ máy.
✓ Catalogue đúng dòng và công suất✓ Bản vẽ kích thước chân đế hoặc mặt bích✓ Kích thước trục, then và hướng lắp
Yêu cầu catalogue/bản vẽ →MÃ MODEL & CÔNG CỤ TÍNH NHANH
Đọc cấu hình trước khi chốt mã đặt hàng
Cấu trúc ký hiệu chi tiết phải theo catalogue chính hãng. Công cụ tốc độ dưới đây chỉ dùng để ước tính ban đầu.
Mã đang công bố: G3L
Dòng/modelG3L
Công suấtChọn theo tải và chế độ làm việc
Tỷ số truyềnChọn theo tốc độ đầu ra yêu cầu
Kiểu lắpĐối chiếu chân đế, mặt bích và hướng trục
Tùy chọnĐiện áp, phanh, biến tần, hộp cực và môi trường
Chưa diễn giải từng ký tự nếu nguồn chưa có catalogue chuẩn. Hãy gửi ảnh tem để tránh suy đoán sai mã.
Ước tính tốc độ đầu ra
Tốc độ đầu ra ước tính: 70 vòng/phút
Công thức: tốc độ motor ÷ tỷ số truyền. Kết quả chưa tính sai số tốc độ, độ trượt và điều kiện tải.
NHẬN BÁO GIÁ ĐÚNG CẤU HÌNH
Gửi thông số đang có, kỹ thuật sẽ hỏi tiếp phần còn thiếu
Khách chưa biết model vẫn có thể gửi form. Nếu đang thay motor cũ, gửi thêm ảnh tem qua Zalo để rút ngắn thời gian đối chiếu.
✓ Đối chiếu model và kiểu lắp✓ Làm rõ tốc độ, mô-men và điện áp✓ Báo giá theo số lượng và thời điểm cần hàng
