LK-250-6312LK-SERIES
Gối đỡ ngâm dầu Winston LK250-6312
VÒNG BI22312TRỤC55 mm hoặc 60 mmTÂM TRỤC250 mmDÀI GỐI1050 mm
Xem thông số & kiểm tra lắp →THÂN GỐI LỚN CHO TRỤC VÀ TẢI NẶNG HƠN
Gối đỡ ngâm dầu LK-series Winston
Các model LK-250 đến LK-375 có kích thước thân và chân đế lớn hơn. Việc nâng model không chỉ làm tăng kích thước vòng bi mà còn thay đổi tâm trục, bệ máy và không gian bảo trì.
Không cần bộ lọc: toàn bộ model được đặt ngay dưới Hero để cuộn xuống là thấy và so sánh trực tiếp.
Ø + HTRỤC · TÂM · CHÂN ĐẾ
PHÙ HỢP NHẤT KHI
Phù hợp cho cụm quạt, bơm và trục công nghiệp cần thân gối lớn, trục 55–85 mm theo dữ liệu nguồn.
CẦN KIỂM TRA NẾU
Cần kiểm tra tải, đồng tâm, bệ máy và phương án nâng hạ vì một số model có trọng lượng lớn.
DANH SÁCH MODEL
7 model LK-series để đối chiếu trực tiếp
Thẻ sản phẩm ưu tiên bốn dữ liệu ảnh hưởng đến lắp thay thế: vòng bi, đường kính trục, chiều cao tâm và chiều dài thân gối.
LK-250-6312
LK-250-22312LK-SERIES
Gối đỡ ngâm dầu Winston LK250-22312
VÒNG BI22312TRỤC55 mmTÂM TRỤC250 mmDÀI GỐI1050 mm
Xem thông số & kiểm tra lắp →
LK-250-6314LK-SERIES
Gối đỡ ngâm dầu Winston LK250-6314
VÒNG BI6314TRỤC60 mmTÂM TRỤC250 mmDÀI GỐI1050 mm
Xem thông số & kiểm tra lắp →
LK-250-22314LK-SERIES
Gối đỡ ngâm dầu Winston LK250-22314
VÒNG BI22314TRỤC60 mmTÂM TRỤC250 mmDÀI GỐI1050 mm
Xem thông số & kiểm tra lắp →
LK-280-6316LK-SERIES

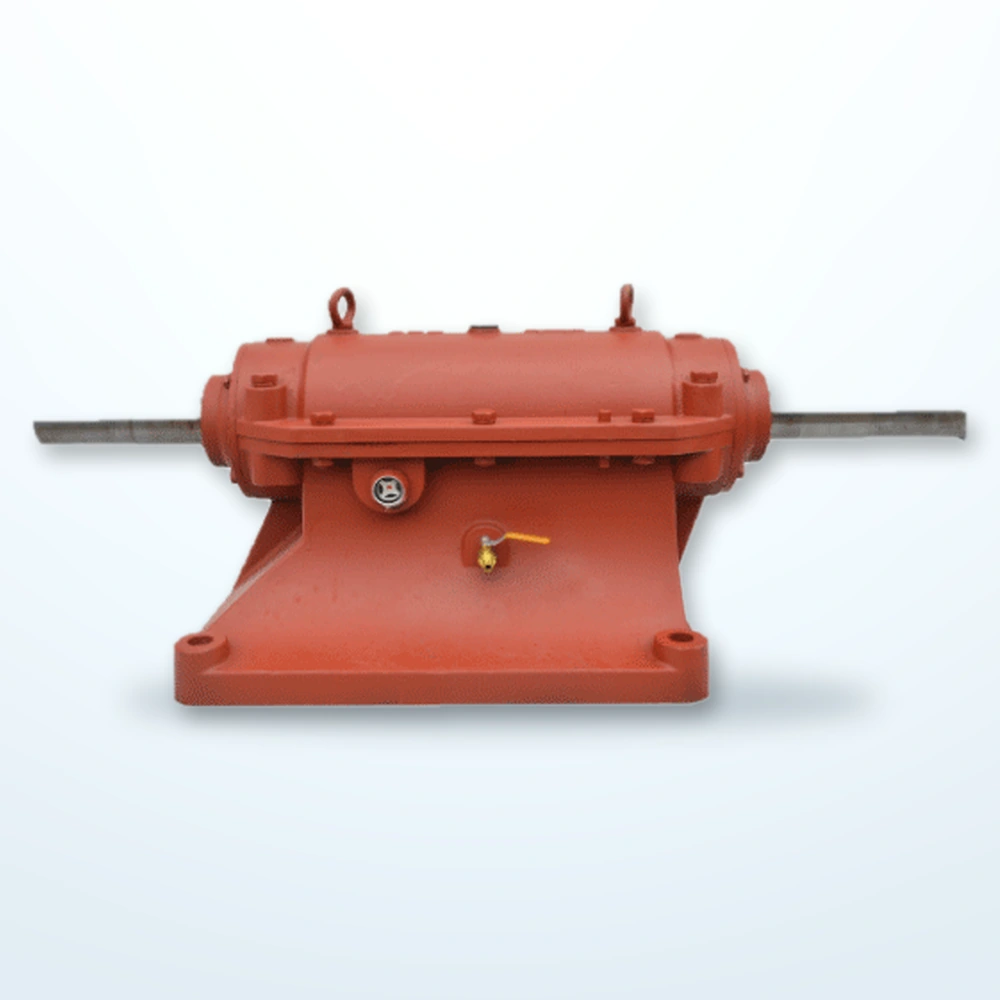

Gối đỡ ngâm dầu Winston LK280-6316
VÒNG BI6316TRỤC65 mmTÂM TRỤC280 mmDÀI GỐI1140 mm
Xem thông số & kiểm tra lắp →
LK-280-22316LK-SERIES
Gối đỡ ngâm dầu Winston LK280-22316
VÒNG BI22316TRỤC65 mmTÂM TRỤC280 mmDÀI GỐI1140 mm
Xem thông số & kiểm tra lắp →
LK-375-22320LK-SERIES
Gối đỡ trục ngâm dầu Winston LK375-22320
VÒNG BI22320TRỤC85 mmTÂM TRỤC375 mmDÀI GỐI1370 mm
Xem thông số & kiểm tra lắp →| MODEL | VÒNG BI | ĐƯỜNG KÍNH TRỤC | CHIỀU CAO TÂM | DÀI × RỘNG GỐI | TRỌNG LƯỢNG | |
|---|---|---|---|---|---|---|
| LK-250-6312 | 22312 | 55 mm hoặc 60 mm | 250 mm | 1050 mm × 460 mm | 108 kg | Kiểm tra → |
| LK-250-22312 | 22312 | 55 mm | 250 mm | 1050 mm × 460 mm | 108 kg | Kiểm tra → |
| LK-250-6314 | 6314 | 60 mm | 250 mm | 1050 mm × 460 mm | 110 kg | Kiểm tra → |
| LK-250-22314 | 22314 | 60 mm | 250 mm | 1050 mm × 460 mm | 115 kg | Kiểm tra → |
| LK-280-6316 | 6316 | 65 mm | 280 mm | 1140 mm × 510 mm | 166 kg | Kiểm tra → |
| LK-280-22316 | 22316 | 65 mm | 280 mm | 1140 mm × 510 mm | 172 kg | Kiểm tra → |
| LK-375-22320 | 22320 | 85 mm | 375 mm | 1370 mm × 700 mm | 300 kg | Kiểm tra → |
INSIGHT RIÊNG CHO LK-SERIES
Thân gối lớn làm tăng yêu cầu với bệ máy và đồng tâm
Khi chuyển sang LK-series, trọng lượng, chiều dài/rộng chân đế và khoảng thao tác tăng đáng kể. Bệ yếu hoặc lắp lệch có thể làm rung dù chọn đúng vòng bi.
01Đo trục và tâm trục tại vị trí thực tế02Đối chiếu chân đế và khoảng cách lỗ03Kiểm tra đồng tâm sau khi siết bulông04Xác nhận dầu, phớt và phương án bảo trì
KIỂM TRA THAY THẾ
Không dùng một kích thước để suy ra toàn bộ model
Đối chiếu ít nhất sáu nhóm dữ liệu dưới đây. Nếu nguồn có mâu thuẫn, trang chi tiết sẽ đánh dấu rõ thay vì tự chọn một giá trị thuận tiện.
Tem, mã đúc và mã vòng bi
Chụp rõ hai bên gối và mã trên vòng bi nếu có thể tiếp cận.
Trục, tâm và chân đế
Đo vuông góc, có thước trong ảnh và ghi đơn vị mm.
Khớp nối, puly hoặc cánh quạt
Kiểm tra bậc trục, then, trục nhô và khoảng tháo lắp.
Tải, tốc độ, nhiệt và rung
Ghi lại khi máy nguội, sau khởi động và lúc đạt tải ổn định.
CÂU HỎI THƯỜNG GẶP
Câu hỏi về LK-series
Thông số cuối cùng cần được xác nhận theo đúng model, bản vẽ và điều kiện vận hành thực tế.
01Có thể chọn LK-series chỉ theo mã vòng bi không?+
Không. Cần đối chiếu thêm đường kính trục, chiều cao tâm, chân đế, trục nhô và điều kiện vận hành.
02Khi thay model trong nhóm LK-series cần kiểm tra gì?+
Ưu tiên ảnh tem gối cũ, kích thước trục, tâm trục, chân đế, khoảng tháo lắp và tình trạng dầu/phớt.
03Bảng so sánh trên trang có thay thế bản vẽ lắp không?+
Không. Bảng dùng để thu hẹp model. Quyết định đặt hàng vẫn cần bản vẽ hoặc xác nhận kích thước của đúng cấu hình.
04Gối nóng có nên đổi ngay sang loại lớn hơn không?+
Chưa nên. Trước tiên cần kiểm tra đồng tâm, tải, mức dầu, độ nhớt, nhiễm bẩn và tình trạng phớt.
05Giá gối đỡ ngâm dầu lk-series được xác định thế nào?+
Giá phụ thuộc model, vòng bi, kích thước trục, gia công, kiểu làm kín, làm mát, số lượng và phạm vi phụ kiện.
NHẬN TƯ VẤN KỸ THUẬT
Gửi ảnh gối cũ và kích thước đang có
Để đối chiếu nhanh, nên chụp toàn bộ gối đỡ, vị trí chân đế, hai đầu trục và tem/mã vòng bi. Nếu thiết bị đang nóng, rung hoặc rò dầu, mô tả thời điểm xuất hiện và mức độ thay đổi.
Model hoặc mã vòng bi đang dùngĐường kính trục và chiều cao tâmKhoảng cách lỗ chân đế hoặc ảnh thước đoTốc độ, tải và dấu hiệu nóng/rung/rò dầu
