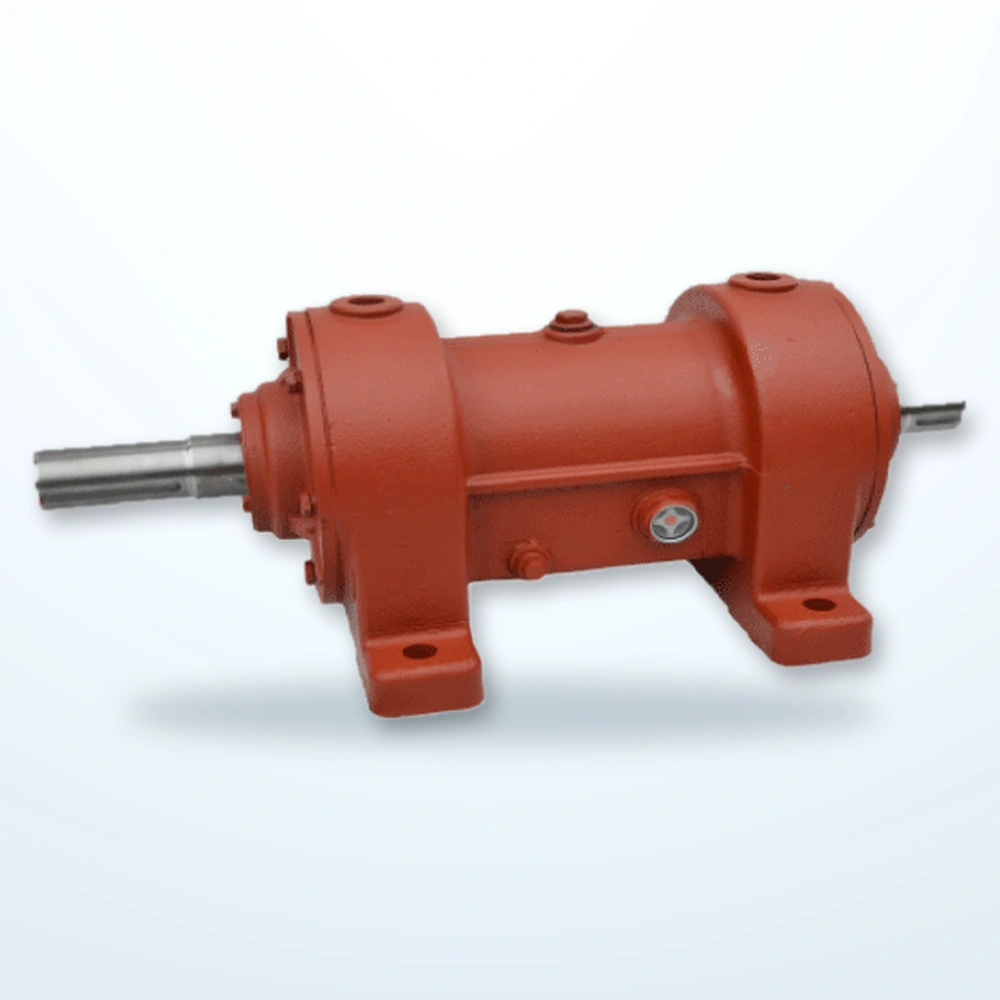

H-140-6312NGIẢI NHIỆT NƯỚC
Gối đỡ ngâm dầu giải nhiệt nước Winston H140-6312N
VÒNG BI6312TRỤC48 mm hoặc 42 mmTÂM TRỤC140 mmDÀI GỐI690 mm
Xem thông số & kiểm tra lắp →DÀNH CHO ĐIỀU KIỆN NHIỆT KHÓ TẢN

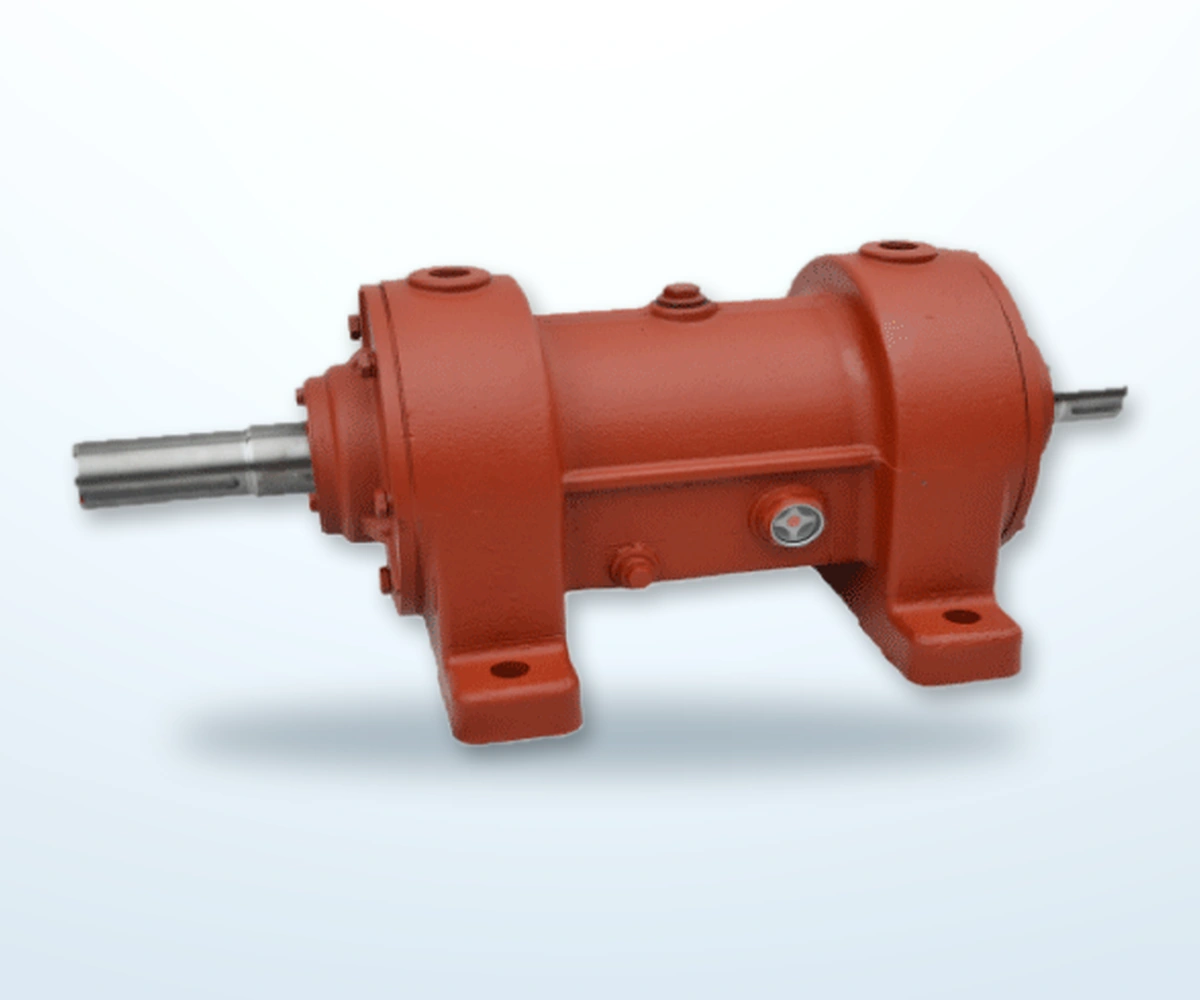

Gối đỡ ngâm dầu giải nhiệt nước Winston
Nhóm H/GH có kết cấu giải nhiệt bằng nước cho tình huống nhiệt vận hành cao hoặc môi trường khó tản nhiệt. Cần làm rõ đường nước vào–ra, chất lượng nước và phương án phát hiện rò rỉ.
Không cần bộ lọc: toàn bộ model được đặt ngay dưới Hero để cuộn xuống là thấy và so sánh trực tiếp.
Ø + HTRỤC · TÂM · CHÂN ĐẾ
PHÙ HỢP NHẤT KHI
Phù hợp khi nhiệt gối khó kiểm soát bằng bôi trơn ngâm dầu và tản nhiệt tự nhiên.
CẦN KIỂM TRA NẾU
Không nên chọn chỉ vì “chạy nóng”; trước hết cần loại trừ sai đồng tâm, sai mức dầu, tải bất thường và nhiễm bẩn.
DANH SÁCH MODEL
3 model Giải nhiệt nước để đối chiếu trực tiếp
Thẻ sản phẩm ưu tiên bốn dữ liệu ảnh hưởng đến lắp thay thế: vòng bi, đường kính trục, chiều cao tâm và chiều dài thân gối.
H-140-6312N

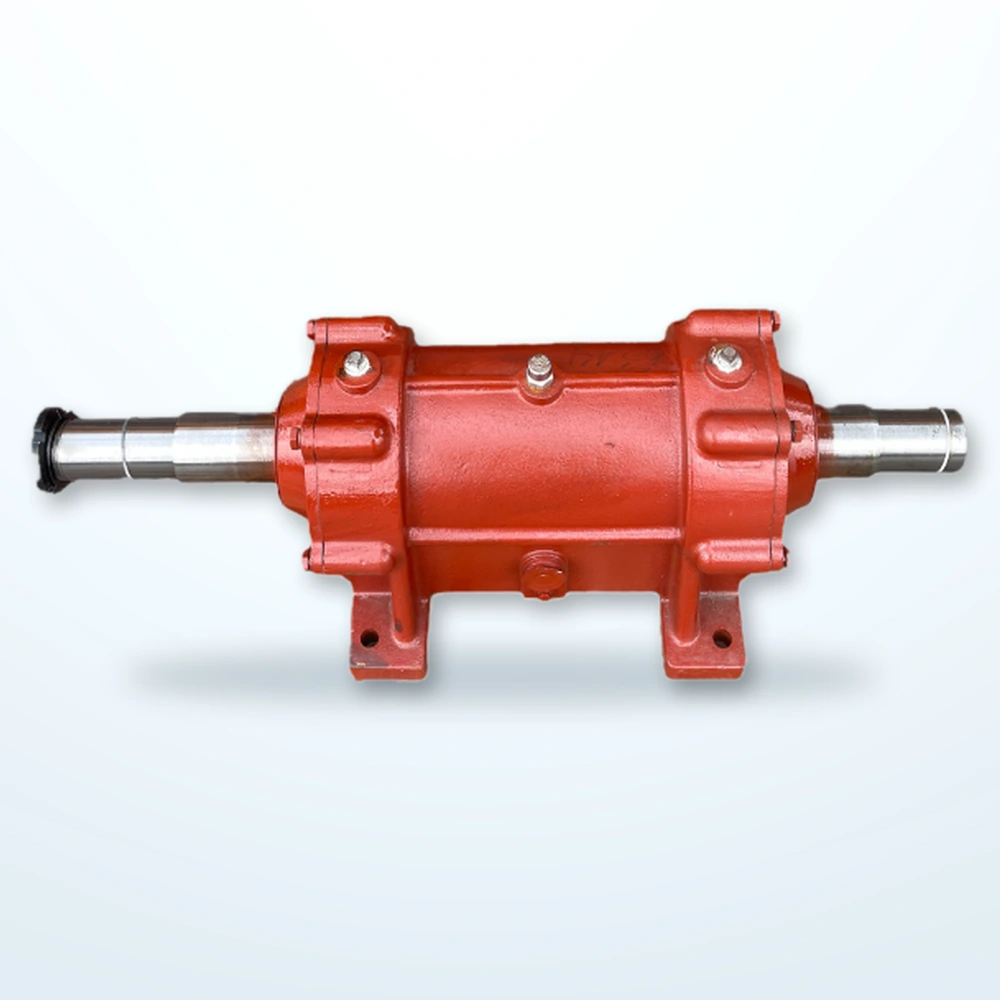

GH-140-6314GIẢI NHIỆT NƯỚC
Gối đỡ ngâm dầu giải nhiệt nước Winston GH140-6314
VÒNG BI6314TRỤC55 mm hoặc 60 mmTÂM TRỤC140 mmDÀI GỐI860 mm
Xem thông số & kiểm tra lắp →

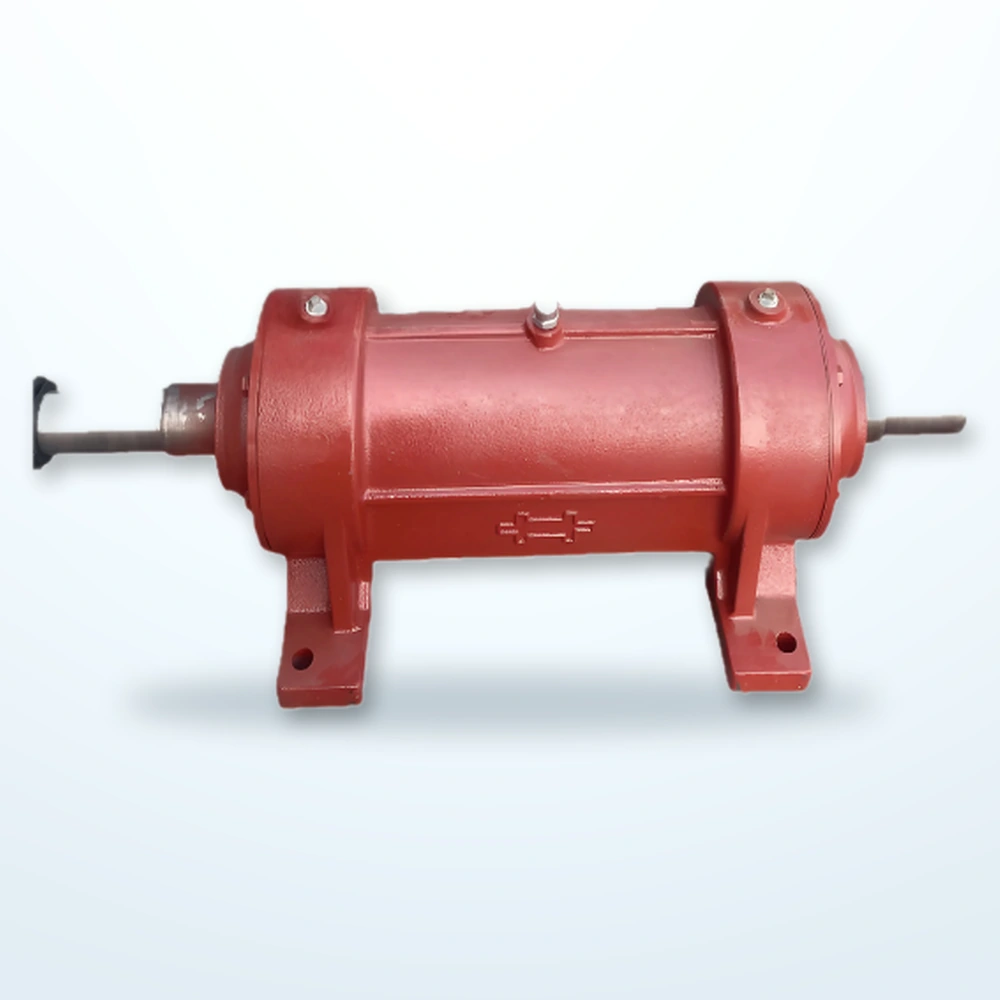

GH-180-6316NGIẢI NHIỆT NƯỚC
Gối đỡ ngâm dầu giải nhiệt nước Winston GH180-6316N
VÒNG BI6316TRỤC65 mm hoặc 70 mmTÂM TRỤC180 mmDÀI GỐI1100 mm
Xem thông số & kiểm tra lắp →| MODEL | VÒNG BI | ĐƯỜNG KÍNH TRỤC | CHIỀU CAO TÂM | DÀI × RỘNG GỐI | TRỌNG LƯỢNG | |
|---|---|---|---|---|---|---|
| H-140-6312N | 6312 | 48 mm hoặc 42 mm | 140 mm | 690 mm × 300 mm | 48 kg | Kiểm tra → |
| GH-140-6314 | 6314 | 55 mm hoặc 60 mm | 140 mm | 860 mm × 305 mm | 74 kg | Kiểm tra → |
| GH-180-6316N | 6316 | 65 mm hoặc 70 mm | 180 mm | 1100 mm × 420 mm | 130 kg | Kiểm tra → |
INSIGHT RIÊNG CHO GIẢI NHIỆT NƯỚC
Giải nhiệt nước không thay thế việc sửa nguyên nhân nóng
Nếu gối nóng do sai đồng tâm, sai mức dầu, phớt cọ hoặc tải bất thường, thêm đường nước chỉ che dấu nguyên nhân. Cần kiểm tra nguồn nhiệt trước khi chốt cấu hình.
01Đo trục và tâm trục tại vị trí thực tế02Đối chiếu chân đế và khoảng cách lỗ03Kiểm tra đồng tâm sau khi siết bulông04Xác nhận dầu, phớt và phương án bảo trì
KIỂM TRA THAY THẾ
Không dùng một kích thước để suy ra toàn bộ model
Đối chiếu ít nhất sáu nhóm dữ liệu dưới đây. Nếu nguồn có mâu thuẫn, trang chi tiết sẽ đánh dấu rõ thay vì tự chọn một giá trị thuận tiện.
Tem, mã đúc và mã vòng bi
Chụp rõ hai bên gối và mã trên vòng bi nếu có thể tiếp cận.
Trục, tâm và chân đế
Đo vuông góc, có thước trong ảnh và ghi đơn vị mm.
Khớp nối, puly hoặc cánh quạt
Kiểm tra bậc trục, then, trục nhô và khoảng tháo lắp.
Tải, tốc độ, nhiệt và rung
Ghi lại khi máy nguội, sau khởi động và lúc đạt tải ổn định.
CÂU HỎI THƯỜNG GẶP
Câu hỏi về Giải nhiệt nước
Thông số cuối cùng cần được xác nhận theo đúng model, bản vẽ và điều kiện vận hành thực tế.
01Có thể chọn Giải nhiệt nước chỉ theo mã vòng bi không?+
Không. Cần đối chiếu thêm đường kính trục, chiều cao tâm, chân đế, trục nhô và điều kiện vận hành.
02Khi thay model trong nhóm Giải nhiệt nước cần kiểm tra gì?+
Ưu tiên ảnh tem gối cũ, kích thước trục, tâm trục, chân đế, khoảng tháo lắp và tình trạng dầu/phớt.
03Bảng so sánh trên trang có thay thế bản vẽ lắp không?+
Không. Bảng dùng để thu hẹp model. Quyết định đặt hàng vẫn cần bản vẽ hoặc xác nhận kích thước của đúng cấu hình.
04Gối nóng có nên đổi ngay sang loại lớn hơn không?+
Chưa nên. Trước tiên cần kiểm tra đồng tâm, tải, mức dầu, độ nhớt, nhiễm bẩn và tình trạng phớt.
05Giá gối đỡ ngâm dầu giải nhiệt nước được xác định thế nào?+
Giá phụ thuộc model, vòng bi, kích thước trục, gia công, kiểu làm kín, làm mát, số lượng và phạm vi phụ kiện.
NHẬN TƯ VẤN KỸ THUẬT
Gửi ảnh gối cũ và kích thước đang có
Để đối chiếu nhanh, nên chụp toàn bộ gối đỡ, vị trí chân đế, hai đầu trục và tem/mã vòng bi. Nếu thiết bị đang nóng, rung hoặc rò dầu, mô tả thời điểm xuất hiện và mức độ thay đổi.
Model hoặc mã vòng bi đang dùngĐường kính trục và chiều cao tâmKhoảng cách lỗ chân đế hoặc ảnh thước đoTốc độ, tải và dấu hiệu nóng/rung/rò dầu
HOTLINE KỸ THUẬT0901 875 829Yêu cầu đối chiếu gối đỡ
Nút gửi mở ứng dụng email. Nếu cần gửi nhiều ảnh hoặc video rung, Zalo là kênh nhanh hơn.
Gửi ảnh, tem và video qua Zalo ↗Ưu tiên ảnh chụp vuông góc có thước đo để giảm sai số.
